Schnelllaufrolltore
INTELLIGENTE LÖSUNGEN FÜR EFFIZIENTE ABLÄUFE
Novoferm Schnelllaufrolltore sind besonders schnell laufende, elektrisch angetriebene Tore. Durch das schnelle Öffnen und Schließen wird, ohne den Verkehr zu behindern, sichergestellt, dass Zugluft keine Chance hat. Schnelllaufrolltore sind für unterschiedliche Anwendungsfälle für den Innen- und Außeneinsatz erhältlich.
Funktionsweise und Anwendungsgebiete
Funktionsweise und Anwendungsgebiete
Funktionsweise und Anwendungsgebiete
Funktionsweise
WAS IST EIN SPEEDROLLER?
Novoferm SpeedRoller sind besonders schnell laufende elektrisch angetriebene Tore. Durch das schnelle Öffnen und Schließen wird, ohne den Verkehr zu behindern, sichergestellt, dass Zugluft keine Chance hat. Für Sie hat dies zahlreiche Vorteile:
- ANGENEHMES INNENKLIMA:
Das Tor wird geschlossen, bevor Zugluft auftreten kann. Warme Luft bleibt im Gebäude, kalte Luft kann nicht eindringen. Das Klima in Ihrem Gebäude ist deutlich leichter aufrechtzuerhalten. - SIE BENÖTIGEN WESENTLICH WENIGER ENERGIE,
um die Temperatur im Gebäude zu halten, was zu erheblichen Kosteneinsparungen führt. - GERINGERER KRANKENSTAND:
Da Zugluft so gut wie ausgeschlossen ist und stets eine angenehme Innentemperatur herrscht, werden Ihre Beschäftigten seltener krank. - EFFIZIENT:
Nicht autorisierte Personen werden ferngehalten, während Ihre Beschäftigten ungehindert ihrer Tätigkeit nachgehen können. Ideal für Einzelhandel und Logistik! - KOMFORTABEL:
Durch geschickte Anordnung und eine intelligente Betriebsabfolge Ihrer SpeedRoller können Sie den Zugang zu einzelnen Bereichen Ihres Gebäudes und das Routing regeln. - EIN ZUSÄTZLICHER VORTEIL
liegt in der schalldämmenden Wirkung der Tore. Lärm aus angrenzenden Bereichen wird als deutlich weniger störend empfunden. - FÜR BETRIEB, DESIGN UND FARBE STEHEN ZAHLREICHE WAHLMÖGLICHKEITEN ZUR VERFÜGUNG.
Sogar Fotodruck ist möglich. Für jede Anwendung gibt es einen passenden SpeedRoller.
AUFBAU
[1] Der Torbehang besteht aus einem Synthetikgewebe mit Polyesterverstärkung.
Beim Öffnen wird der Behang auf der Welle [2] über der Toröffnung aufgerollt.
[3] Die stabilen Laufschienen bestehen aus sendzimirverzinkten Stahlprofilen. Die integrierten Seitendichtungen sind speziell auf die jeweilige Anwendung abgestimmt und sorgen für eine zugluftfreie Führung des Torbehanges. Laufschienen, Welle und Konsolen bilden eine stabile vormontierte Konstruktion.
[4] Die Schließkante des Torbehangs besteht entweder aus einer festen HardEdge- oder einer flexiblen FlexEdge-Abschlussleiste. Für die Verstärkung des Torbehanges stehen verschiedene Optionen zur Auswahl.
[5] Auch Sichtfenster oder durchsichtige Sektionen sind möglich. Jede Option hat ihre ganz eigenen Vorteile.
[6] STEUERUNG/BEDIENUNG
Das Tor ist standardmäßig mit Bedientasten (auf/stopp/ab) ausgestattet. Das Steuersystem bietet zahlreiche Funktionen, zum Beispiel:
- Einstellung von Öffnungszeit, Öffnungshöhe und Wartungshöhe, Stopp in halber Höhe usw.
- Für die Steuerung des SpeedRollers stehen zahlreichen Optionen zur Verfügung, zum Beispiel Radarbewegungsmelder, Fernbedienung, Ampeln, Schleusensteuerung und viele mehr.
[7] ANTRIEB
Jeder SpeedRoller wird direkt von einem elektrischen Getriebemotor angetrieben. Der Antrieb kann links oder rechts sitzen.
Je nach Anforderungen und Verhältnisses erstellen wir für Sie die am besten geeignete Kombination von Antrieb und Steuerung, damit Sie sich stets auf einen optimal funktionierenden SpeedRoller verlassen können.
SICHERHEIT
Novoferm SpeedRoller sind serienmäßig mit einer Abrollsicherung und einer Sicherheitslichtschranke gesichert. Dadurch wird der Durchgang bis zu einer Höhe von 2.500 mm vollständig gesichert.
WIE FUNKTIONIERT EIN SPEEDROLLER?

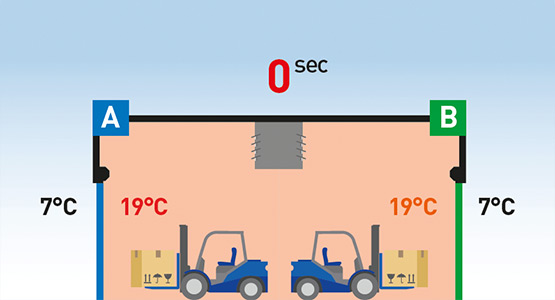

Die folgende Abbildung zeigt, wie bei einem herkömmlichen Tor [A] durch Luftströmungen Energie verloren geht, während der SpeedRoller von Novoferm [B] sich schon wieder geschlossen hat, bevor solche Luftströmungen auftreten.
DER WÄRMEVERLUST DURCH EIN GEÖFFNETES TOR IST STETS UM EIN VIELFACHES GRÖSSER ALS DER DURCH WÄRMELEITUNG ODER UNDICHTIGKEITEN BEI EINEM GESCHLOSSENEN TOR.
Die Forschung hat gezeigt, dass die Temperatur in einem Gebäude oder einem Raum mit offenem Tor – je nach Außentemperatur und Art des Gebäudes – sehr schnell sinkt. Dies bedeutet, dass die Innentemperatur weit weniger abfällt, wenn das Tor nur kurz geöffnet ist. Ferner tritt wesentlich weniger Zugluft auf, wenn das Tor sich schnell wieder schließt.
Studien der TU München haben gezeigt, dass durch die Verwendung von Schelllauftoren und durch die Vermeidung langer Öffnungsdauern der zusätzliche Heizbedarf
um bis zu 30 % verringert werden kann!
Noch größere Einsparungen lassen sich durch den Einbau einer Luftschleuse erzielen, das Innenklima kann um bis zu 90 % verbessert werden.
MIT EINEM SPEEDROLLER KÖNNEN SIE DIE INNENTEMPERATUR KONSTANT HALTEN UND SO IHRE ENERGIEKOSTEN ERHEBLICH SENKEN!
Anwendungsgebiete
Anwendungsgebiete
SPEEDROLLER IN DER PRAXIS
Die multifunktionalen Schnelllauftore von Novoferm eigenen sich für den Einsatz in praktisch allen Branchen. Das konkrete Design eines Tors hängt daher stark von der Verwendung und den Betriebsbedingungen ab. Unser Standardangebot umfasst Lösungen für die meisten Situationen, aber wir bieten auch maßgeschneiderte Lösungen für besondere Anwendungen.
INDUSTRIE
In der Leicht- und Schwerindustrie gibt es zahlreiche Anwendungsfälle für die Vermeidung von Zugluft.
Unsere Produkte sind einfach zu installieren, im Betrieb äußerst störungssicher und erfordern so gut wie keine Wartung.
So können Sie sich stets auf einen reibungslosen und sicheren Betrieb verlassen.
EINZELHANDEL
In einem Supermarkt müssen die Regale stets gut gefüllt sein, was einen intensiven Verkehr zwischen Lager und Verkaufsfläche nötig macht.
Deshalb wird für die Trennung zwischen Verkaufsfläche und Lager häufig ein Schnelllauftor verwendet, das sich automatisch und schnell öffnet und schließt, sicher für das Personal, besonders leise ist und darüber hinaus kaum Platz benötigt.
Zu den regelmäßigen Kunden von Novoferm zählen bekannte europäische Einzelhandelsketten, für die wir maßgeschneiderte Tore entwickelt haben.
NAHRUNGSMITTEL
Novoferm ist in der Nahrungsmittelindustrie voll und ganz zuhause.
In Europa arbeiten wir bereits seit vielen Jahren mit großen und bekannten Unternehmen in der Nahrungsmittelproduktion und -verarbeitung zusammen.
Auch kooperieren wir intensiv mit Anbietern von Kühllagern.
Wir haben die Erfahrung gemacht, dass in dieser Branche nicht nur Werkstoffe wie Edelstahl und strenge Hygieneanforderungen eine große Bedeutung haben, sondern es besteht auch eine Nachfrage nach maßgeschneiderten Lösungen, bei denen es sich oft um Kosteneffizienz und einen unterbrechungsfreien Produktionsprozess dreht.
AUTOMOBILINDUSTRIE
In einem typischen Automobilwerk werden Tag für Tag durchschnittlich 1.000 Fahrzeuge produziert. Dies erfordert einen umfangreichen Warenstrom, bei dem eine pünktliche Anlieferung von entscheidender Bedeutung ist. Aus diesem Grunde werden an die Zuverlässigkeit von Toren hier besonders hohe Anforderungen gestellt.
Novoferm bietet Produkte, die unter den jeweils gegebenen Bedingungen dauerhaft zuverlässig funktionieren. Auch verschiedene Wartungs- und Serviceverträge gehören zum Angebot von Novoferm. So können Sie sich stets auf einen ungestörten Betriebsablauf verlassen.
PHARMAZIE UND CHEMIE
In der pharmazeutischen und der chemischen Industrie werden hohe Anforderungen an Hygiene, Dichtheit, Zuverlässigkeit, Benutzerfreundlichkeit und einen reibungslosen Kundendienst gestellt.
Novoferm bietet maßgeschneiderte Lösungen für die Anforderungen dieser Branchen und investiert viel Zeit und Geld in die Schulung der eigenen Produktionsmitarbeiter und Monteure. Alle unsere Mechaniker und Partner-unternehmen für die Montage sind vollständig zertifiziert, um auch in streng regulierten Umgebungen arbeiten zu können und zu dürfen.
LOGISTIK
Produkte müssen nach der Fertigstellung den Endkunden so schnell und so effizient wie möglich erreichen. Europäische Unternehmen arbeiten daher gerne mit großen Verteilzentren zusammen, die sich um die Lagerung und den Versand kümmern. Tore in diesen Logistikketten müssen sich jeden Tag viele Male öffnen und schließen.
Doch ein gutes Produkt alleine reicht nicht aus! Selbst das beste Produkt kann bei intensivem Gebrauch manchmal eine Fehlfunktion aufweisen. Mit präventiver Wartung kann dies auf das absolute Minimum begrenzt werden.
Novoferm bietet deshalb verschiedene Optionen für Wartungs- und Serviceverträge an.
Optionen
Optionen
WELCHE OPTIONEN SIND IN IHREM FALL SINNVOLL?
Es gibt verschiedene Optionen, um Ihren SpeedRoller an Ihre Anforderungen und Wünsche anzupassen.
HIER EIN ÜBERBLICK:
FREQUENZGEREGELTER ANTRIEB
Eine Steuerung mit einem Frequenzregler sorgt für einen optimalen Drehzahlverlauf des Torantriebs. Dabei beginnt die Bewegung des Behanges langsam. Danach wird er stark beschleunigt, bevor er wieder kontrolliert abgebremst wird.
Durch das Vermeiden starker Beschleunigungen und Verzögerungen wird die Lebensdauer des Tores verlängert. Bei regem Verkehr ist dies die ideale Option, um das Optimum aus Ihrem SpeedRoller zu holen.
SICHERHEIT
Novoferm-SpeedRoller entsprechen standardmäßig allen internationalen Sicherheitsnormen.
Auf Wunsch sind zusätzliche Sicherheitsmerkmale erhältlich, zum Beispiel für sehr schnelle Gabelstapler oder für sehr empfindliche Waren, die einer Kollision mit einer HardEdge-Schließkante nicht widerstehen, bieten wir einen FlexEdge Unterbalken an.
Bei geöffnetem Tor bietet ein Lichtgitter maximale Sicherheit, es gibt jedoch auch Optionen, die Sicherheit und Steuerung miteinander kombinieren, zum Beispiel Bewegungssensoren.
HARDEDGE ODER FLEXEDGE?
Eine HardEdge-Schließkante ist starr und fest, sie widersteht hohen Winddrücken. Bei einem kleineren Tor, das fortlaufend von Personen oder empfindlichen Gütern passiert wird, ist eine FlexEdge-Schließkante die bessere Wahl.
Eine unbeabsichtigte Kollision mit dem Torbehang ist dann bei einer FlexEdge-Schließkante vollkommen schmerzfrei, und auch empfindlichen Gegenständen drohen keine Schäden.
VERSIONEN FÜR DIE NAHRUNGSMITTELINDUSTRIE
In der Nahrungsmittelindustrie müssen Schmutzansammlungen unbedingt verhindert werden.
Alles muss einfach und schnell gereinigt werden können, zum Beispiel mit einem Hochdruckreiniger. Für diesen Zweck gibt es Tore mit Laufschienen aus Edelstahl, gekapselten Scharnieren und speziellen Dichtungsprofilen.
So kann sich in den Scharnieren und den Bürstendichtungen kein Schmutz ansammeln.
WELCHE FARBE MÖCHTEN SIE?
SpeedRoller mit einteiligem Torbehang können ganz nach Wunsch bedruckt werden.
Ihr Logo?
Ein ansprechendes Foto Ihres Firmengeländes, der Umgebung oder Ihres Produkts?
Mehrere bekannte Supermarktketten nutzen bedruckte SpeedRoller standardmäßig, um die Atmosphäre im Verkaufsbereich zu beeinflussen und das Unternehmensimage zu transportieren.
WINDLOAD OPTIMISER
Der WindLoad Optimiser erhöht die Windbeständigkeit des Tors durch verschiedene intelligente Maßnahmen erheblich.
EASYREPAIR
Mit den EasyRepair-Endstücken kann ein herausgesprungenes Torsegment ohne Werkzeug ganz einfach zurück in die Führung geklickt werden.
Bei der SelfRepair-Option wird das Torsegment nach einer Kollision automatisch wieder zurück in die Führung geleitet.
EasyReplace macht den Austausch großer Komponenten einfacher
Auswahl Schnelllaufrolltore
Wählen Sie ihr Schnelllaufrolltor, STEUERUNG ODER ZUBEHÖR:
Vergleich und Eigenschaften
Vergleich Schnelllaufrolltore für den Innenbereich
Typenbezeichnung | PRIME | PRIME-XF | STRONG-E | STRONG | STRONG-FV | NOVOZIP |
max. Fläche (B×H) | 12,25 m² | 12,25 m² | 9 m² | 25 m² | 25 m² | 20,25 m² |
max. Breite | 3.500 mm | 3.500 mm | 3.000 mm | 5.000 mm | 5.000 mm | 4.500 mm |
max. Höhe | 3.500 mm | 3.500 mm | 3.500 mm | 5.000 mm | 5.000 mm | 4.500 mm |
Windlastbeständig bis min. [* mit WindLoad Optimiser] | 3 / 7* Bft | 3 / 7* Bft | 8 Bft | 7 Bft | 7 Bft | 11 Bft |
max. Windlastklasse nach EN 12424 | 0 | 0 | 0 | 2* | 1* | 3* |
Öffnungsgeschwindigkeit mit Frequenzregler | 1,5 m/s | 2,3 m/s | 1,8 m/s | 1,8 m/s | 1,8 m/s | 2,0 m/s |
Schließgeschwindigkeit mit Frequenzregler | 0,5 m/s | 0,5 m/s | 0,5 m/s | 0,5 m/s | 0,5 m/s | 0,5 m/s |
Öffnungs-/Schließgeschwindigkeit mit Standardsteuerung | 1 m/s | 1 m/s | 1 m/s | 1 m/s | 1 m/s |
|
Behangstärke (Standard/optional) | 0,7 / 1,2 mm | 1,2 mm | 0,7 mm | 0,7 / 1,2 mm | 0,8 mm | 1,0 mm |
Behanggewicht (Standard/optional) | 680 /1.400 g/m² | 1.400 g/m² | 680 g/m² | 680 / 1400 g/m² |
| 1.050 g/m² |
Behanggewicht, Klasse M2 | 900 g/m² | |||||
Eignung als Außentor | nein | nein | nein | nein | nein | ja |
Vergleich Schnelllaufrolltore für den Außenbereich
Typenbezeichnung | NOVOZIP | NOVOZIP (Windlastklasse 3) | NOVOSPEED THERMO | STRONG OUTDOOR | NOVOFOLD |
max. Fläche (B × H) | 20,25 m² | 20,25 m² | 25 m² | 36 m² | 36 m² |
max. Breite | 4.500 mm | 4.500 mm | 5.000 mm | 6.000 mm | 6.000 mm |
max. Höhe | 4.500 mm | 4.500 mm | 5.000 mm | 6.000 mm | 6.000 mm |
Windlastbeständig bis min. [* mit WindLoad Optimiser] | 11 Bft | 11 Bft | 11 Bft | 12 Bft | 13 Bft |
max. Windlastklasse nach EN 12424 | 3* | 3* | 3 | 4 * | 5 * |
Öffnungsgeschwindigkeit mit Frequenzregler | 2,0 m/s | 2,0 m/s | 1,1 m/s | 1,8 m/s | 1,1 m/s |
Schließgeschwindigkeit mit Frequenzregler | 0,5 m/s | 0,5 m/s | 0,5 m/s | 0,5 m/s | 0,5 m/s |
Behangstärke | 1,0 mm | 1,0 mm |
| 1,2 mm | 0,9 m/s |
Behanggewicht, Klasse M2 | 900 g/m² | 900 g/m² |
|
| 900 g/m² |
Behanggewicht (optional) | 1.050 g/m² | 1.050 g/m² |
|
| |
Paneeldicke, Dämmsektionen | 40 mm | ||||
U-Wert mit Dämmsektionen, 5.000 × 5.000 mm | 1,77 W/m²K | ||||
NovoLux-Fenstersektionen erhältlich | ja | ||||
Eignung als Außentor | ja | ja | ja | ja | ja |
Windlast-klassifizierung
Windlast-Klassifizierung
Windstärke | Winddruck in Pascal | Windgeschwindigkeit | Klassifizierung nach DIN EN 12424 | Anwendung |
0 – Windstille | 0,0 – 0,0 | < 1 km/h |
| geringer Winddruck kleine Toröffnung kleine Räume gelegentlicher Gebrauch |
1 – leiser Zug | 0,0 – 0,1 | 1 – 5 km/h |
| |
2 – leichte Brise | 2,0 – 5,9 | 6 – 11 km/h |
| |
3 – schwache Brise | 6,9 – 17,7 | 12 – 19 km/h |
| |
4 – mäßige Brise | 18,6 – 38,3 | 20 – 28 km/h |
| mittlerer Winddruck größere Toröffnung größere Räume regelmäßiger Gebrauch |
5 – frische Brise | 39,2 – 70,6 | 29 – 38 km/h |
| |
6 – starker Wind | 71,6 – 116,7 | 39 – 49 km/h |
| |
7 – steifer Wind | 117,7 – 179,5 | 50 – 61 km/h |
| |
8 – stürmischer Wind | 180,5 – 262,9 | 62 – 74 km/h |
| |
9 – Sturm | 263,9 – 365,9 | 75 – 88 km/h | Klasse 1 – 300 N/m² | hoher Winddruck große Toröffnung große Räume in der Außenwand intensiver Gebrauch |
10 – schwerer Sturm | 366,9 – 495,4 | 89 – 102 km/h | Klasse 2 – 450 N/m² | |
11 – orkanartiger Sturm | 496,4 – 652,4 | 103 – 117 km/h | Klasse 3 – 700 N/m² | |
12 – Orkan | 653,3 – 836,8 | 118 – 133 km/h | Klasse 4 – 1.000 N/m² | |
13 – Orkan | 837,8 – 1.039,9 | 134 – 149 km/h | Klasse 5 > 1.000 N/m² | |
14 – Orkan | 1.049,7 – 1.294,9 | 150 – 166 km/h |
| |
15 – Orkan | 1.304,7 – 1.579,4 | 167 – 183 km/h |
|
