ROLLTORE
ROLLTORE AUS ALU - INDIVIDUELL UND UNIVERSELL
Unsere Rolltore sind individuelle und universelle Torabschlüsse. Sie entsprechen allen gültigen Richtlinien und Normen. Selbstverständlich wird auch die Montage von uns nach den bestehenden DIN-Vorschriften ausgeführt. Das Profildesign und die hochwertige Klarlackbeschichtung bei Alu-Toren machen Ihr Rolltor zur Visitenkarte Ihres Hauses. Auf Wunsch sind auch farbige Oberflächen möglich.
Sie haben die Wahl zwischen mehreren Rolltorausführungen sowie zahlreichen Austattungen und Zubehören.
Übersicht Torarten
FARBEN UND AUSSTATTUNG
Farben
Farben
Alle Rolltore sind gegen Mehrpreis bis max. 6000 x 5000 mm mit ein- oder beidseitige Farbbeschichtung verfügbar.
Abschlussprofil bei allen Rolltoren serienmäßig Alu naturblank. Das Torblatt kann optional mit einer werkseitig aufgetragen Lackierung in den unten stehenden RAL-Farben ausgeführt werden.
Die exakte Farbe der Lackierung kann leicht abweichen. Stahl- und Aluprofile auch endlackiert nach RAL-Farbkarte erhältlich (außer fluoreszierende und Verkehrsfarben).
Farben: • 9002 • 9006 • 9007 • 9010 • 7016
Farboptionen
Steuerungen
Steuerungen
Totmannsteuerung
Die einfachste Steuerung ist die sogenannte Totmannsteuerung. Das Tor öffnet sich nach einmaliger Betätigung des Drucktasters ‘Tor auf’. Zum Schließen des Tores muss der Drucktaster ‘Tor zu’ solange gedrückt werden, bis das Tor geschlossen ist.
Impulssteuerung
Bei der Impulssteuerung öffnet sich das Tor nach Betätigung des Drucktasters ‘Tor auf’ vollständig und schließt sich nach Betätigung des Drucktasters ‘Tor zu’ wieder vollständig. (Nur in Verbindung mit einer Schließkantensicherung).
Automatisches Schließen mittels Zeitschaltung
Das automatische Schließen mittels Zeitschaltung ist nur in Kombination mit einer Sicherheitskontaktleiste und einer Sicherheitslichtschranke in der lichten Öffnung erlaubt.
Erweiterungen
- Fernbedienung (bis zu 99 Kanäle)
- Verkehrsregelung
- gegenseitiges Blockieren mit einem anderen Tor / anderen Toren
- externe Bedienungskomponenten wie Radar, Schlüsselschalter, Induktionsschleife
usw.
Bedienelemente und Zubehöre
Bedienelemente und Zubehöre
Ihre Pluspunkte im Überblick
- Gute Wärmedämmung
- Leiser Torlauf
- Dauerelastische Kunststoff-Beschichtung zum Ausgleich von Bodenunebenheiten
- Automatische Verriegelung
- Gestaltungsmöglichkeiten durch Farbvielfalt
- Optional Sicht- und Lüftungslamellen
Technik und Details
Technische Daten Rolltore
Technische Daten Rolltore
Aufsteckantrieb (Standard):
Wartungsfreies, vollkommen öldicht gekapseltes Schneckensicherheitsgetriebe – direkt auf die Stahlwelle der Rohrachse aufgesteckt, mit deutlich reduziertem Montage- und Wartungsaufwand gegenüber anderen Anordnungen. Integrierte wartungsfreie, selbstüberwachende und lageunabhängige Fangvorrichtung sowie eine direkt am Getriebe angeflanschte, gekapselte Endschaltereinheit mit präzis einstellbaren End- und Sicherheitsendschaltern.
Nothandkurbel oder Schnellhandkette für die manuelle Bedienung bei Stromausfall. Alle elektrischen Verbindungen am Antrieb steckbar. Betriebsspannung 400 V Drehstrom. Antrieb TÜV- und VDE-geprüft.
Kettenradantrieb mit Fangvorrichtung (Sonderabmessungen):
Wartungsfreies, vollkommen öldicht gekapseltes Schneckensicherheitsgetriebe mit angebauter Endschaltereinheit einschließlich Nothandkurbel oder Schnellhandkette – wie bei Aufsteckantrieb beschrieben, jedoch mit den erforderlichen Kettenrädern aus Stahl und der passenden Rollenkette zur Kraft übertragung vom Antrieb zur Rohrwalze.
Hierzu erforderlich die TÜV-geprüfte Fangvorrichtung, die in der Lage ist, einen Absturz des Tores selbst bei einem Versagen der Tragmittel zu verhindern.
Rohrwalze:
Aus Stahl, grundiert, entsprechend der zulässigen Durchbiegung von 1/500 ihrer Länge dimensioniert, mit einem Mindestdurchmesser von 168 mm zur besseren Aufwicklung des Panzers.
Konsolenbefestigung:
Mittels Dübelmontage, Durchschraubmontage oder Anschweißmontage. Bei Anschweißmontage erfolgt die Befestigung an der bauseitigen Unterkonstruktion bzw. an vorab einzusetzenden Ankerplatten, entsprechend unseren Versatzplänen.
Pendelkugellager:
Großdimensioniert, zur Aufnahme der Rohrwalze, Lagerung auf Konsolen.
Notbetätigung:
Vom Fußboden aus mit Nothandkette.
Montage / Elektroinstallation:
Unsere Montagebedingungen sind auf die bestehenden DIN-Vorschriften abgestimmt. Danach ist das Versetzen und Anschließen aller elektrischen Teile gemäß unseren Schaltplänen sowie die Stromzuführung und Verdrahtung der Teile untereinander mit den erforderlichen Leitungen eine bauseitige Leistung.
Ebenfalls bauseits anzuordnen sind Vorsicherung und abschließbarer Hauptschalter.
Hinweis:
Folgende Ausführungen sind ebenfalls lieferbar:
• elektrische Antriebe für Wechselstrom, Betriebsspannung 230 V
Alle hier vorgestellten Rolltore entsprechen den Anforderungen der DIN EN 13241.

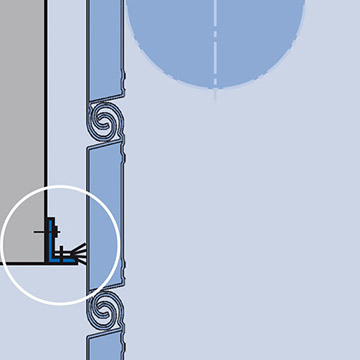

Führungsschienen und Dichtungen
Führungsschienen und Dichtungen
Montage
Einbausituationen und Anwendungen
Novoferm Rolltore sind für zahlreiche Einbausituationen und Anwendungen geeignet. Im Folgenden finden Sie einige Beispiele. Alle Details können Sie der ausführlichen Montageanleitung entnehmen.
Einbausituationen
Einbausituationen
ANWENDUNGEN
