STAHLZARGEN
WOHNLICH. BELASTBAR. INDIVIDUELL.
Starke Zargen, die alles mitmachen.
Sich dauerhaft auf Qualität verlassen zu können, ist nicht nur ein beruhigendes Gefühl, es spart auch langfristig viel Geld!
Wie bei anderen zentralen Punkten der Haustechnik (Heizung, Sanitär, Elektro) so ist auch beim Thema „Türrahmen“ die Qualität das Maß aller Dinge.
Eine gute Stahlzarge ist maßhaltig, hält das Türblatt sicher in Schwung und kann bleiben, auch wenn das Türblatt mal gewechselt wird. „Eine gute Zarge“ heißt bei Novoferm: Sie passt ein für alle Mal, ist robust und stabil und macht im Alltag wirklich alles mit!
Übersicht Zargen-Arten
Highlights Zerlegte Zargen
In diesem Video aus dem Bereich der Zargen werden die Vorteile der "Zerlegten Zargen" hinsichtlich Transport, Handling und der Montage veranschaulicht.
Weitere Animationen finden Sie unter:
HIGHLIGHTS UND EIGENSCHAFTEN
Perfektion rund um die Novoferm Zarge
Schnelllieferprogramme
Schnelllieferprogramme
NORMÄHNLICHE ZARGEN
Lieferbar sind:
Sonderzargen mit Normprofil in Normmaulweiten
- als Eckzargen
- als Mauerwerkszargen
- als Ständerwerkszargen in ein- und zweiteiliger Ausführung
Ausführung:
Überfälzt, Blechdicke 1,5 mm, verzinkt und grundiert
Express-Zuschlag: 10 % auf Bruttolistenpreis
Express-Lieferung: Bis 20 Zargen, größere Stückzahlen auf Anfrage
Wählen Sie aus folgenden Sonderausstattungen:
- Alternative Bandunterkonstruktionen (VNGR, VNKL, VS 8939, VX)
- Schließlochverstärkung MSK 412
- Variable Drückerhöhe
- Mehrfachverriegelung 15 x 20 mm, Langloch
(Achtung: Bei Bestellung bitte Typ angeben) - Variabler Bodeneinstand
- Breite BRM bis 1.375 mm
- Zarge bis 2.250 mm Höhe BRM
- Vorrichtung für OTS-Standard
Kundenindividuelle Logistik:
Bestellung bis 9.00 Uhr – Fertigungszeit 3 Tage.
Am 4. Tag nach Bestellung im Regionallager.
Auslieferung aus Regionallager nach bekanntem Tourenplan.
Direktlieferung am 4. Tag nach Bestellung ab Werk:
ab einem Lademeter kombinierbar mit Normartikeln.
Zerlegte Zarge direkt zum Warenempfänger + 3 Tage.
SONDER-ZARGEN
Lieferbar sind:
Sonderzargen in Einfachfalz-, Doppelfalz-, Durchgangs- und Anschlusszargen
- als Eckzargen
- als Mauerwerkszargen in ein- und zweiteiliger Ausführung
- als Ständerwerkszargen in ein- und zweiteiliger Ausführung
Ausführung:
Überfälzt und stumpf, Blechdicke 1,5 und 2,0 mm möglich, verzinkt und grundiert
Express-Zuschlag: 10 % auf Bruttolistenpreis
Express-Lieferung: Bis 20 Zargen, größere Stückzahlen auf Anfrage
Wählen Sie aus folgenden Sonderausstattungen:
- • Alternative Bandunterkonstruktionen (VNGR, VNKL, VS 8939, VX)
- Schließlochverstärkung MSK 412
- Variable Drückerhöhe
- Mehrfachverriegelung 15 x 20 mm, Langloch
(Achtung: Bei Bestellung bitte Typ angeben) - Variabler Bodeneinstand
- Breite BRM bis 2125 mm
- Zarge bis 2550 mm Höhe BRM für hohes Türblatt
- Maulweite von 60-500 mm stufenlos in 5 mm-Rastern möglich
- Maulweitenkante von 10-20 mm möglich
Kundenindividuelle Logistik:
Bestellung bis 9.00 Uhr – Fertigungszeit 6 Tage.
Am 7. Tag nach Bestellung im Regionallager.
Auslieferung aus Regionallager nach bekanntem Tourenplan.
Direktlieferung am 7. Tag nach Bestellung ab Werk möglich:
ab einem Lademeter kombinierbar mit Normartikeln.
Zerlegte Zarge direkt zum Warenempfänger + 3 Tage.
Details Mauerwerkszargen
Details Mauerwerkszargen
Grundsolide und wertbeständig – das ist die traditionelle, massive Bauweise. Genauso stabil sind moderne Mauerwerkzargen aus Stahl von Novoferm – ideal passend für alle Türen. Die Novoferm Standard-Zargen (nach DIN 18111) gibt es in vielen Varianten, ausgestattet mit speziellen Systemen zur Aufnahme verschiedenster Bänder.
ECKZARGE (EZS) PROFIL 21
- Für gefälzte Türen
- Mit 30 mm Bodeneinstand
- Mit eingeschweißten Bandtaschen mörteldicht V 8610 L/ R verwendbar
- Mit 6 angeschweißten Eckankern
- Einfache Montage
- Lagerware
UMFASSUNGSZARGE (UZS) PROFIL 23
- Für gefälzte Türen
- Mit 30 mm Bodeneinstand
- Mit eingeschweißten Bandtaschen mörteldicht V 8610 L/ R verwendbar
- Vielseitige Einsatzmöglichkeiten
- Lagerware
- 8 Stück lose mitgeliefert
- Auch als Fugenanker erhältlich
- Schneller, stabiler Einbau
- Technisch durchdacht
- Individuell positionierbar (DIN beachten!)
GIPSWANDZARGE (ZG) PROFIL 23/ 0045
- Für gefälzte Türen
- Mit 30 mm Bodeneinstand
- Mit eingeschweißten Bandtaschen mörteldicht V 8610 L/ R verwendbar
- Mit höchstem Korrosionssschutz gegen aggressiven Gips
- 6 Stück lose mitgeliefert
- Wandbegleitender Einbau
- Einfache, stabile Montage
- Zweckmäßig rationell
2-SCHALIGE ZARGE (ZNG) ZUM NACHTRÄGLICHEN EINBAU PROFIL 2140/ 1645
- Für gefälzte Türen
- Ohne Bodeneinstand
- Mit eingeschweißten Bandtaschen V 8618 L/ R verwendbar
- Sauberer, schneller Einbau
- Zur nachträglichen Montage
- In der Dichtungsnut verdeckt verschraubt
- Wiederverwendbar durch leichten Ausbau
- Lagerware
- Eingeschweißter Trapezanker zur Befestigung der Vorderschale
- Für alle Wandarten
- Hohe Stabilität des Trapezankers
- Einfache Montage mit integrierter Ankerlasche
- Hohe Verwindungsstreifigkeit durch die besondere Geometrie des Ankersystems
Details Ständerwerkszargen
Details Ständerwerkszargen
Das Leben ändert sich – und mit ihm die Ansprüche an den Wohn- oder Arbeitsraum. Dann gilt es, neue Räume zu schaffen und sich weiter zu entwickeln. Mit Novoferm Ständerwerkzargen kein Problem, denn sie lassen sich in einzigartiger, schneller Leichtmontage einbauen.
Zargen von Novoferm sind klassisch stark, innovativ modern und besonders sicher.
BANDVERSTÄRKUNGS-MONTAGEPLATTE FÜR SCHWERE TÜRBLÄTTER
Im modernen Objektbau wird die Zahl der verwendeten Funktionstüren mit hohem Türblattgewicht immer größer. Gleichzeitig werden gerade die inneren Trennwände so schlank wie möglich gebaut. Stark durchgesetzt haben sich 100 mm bzw. 125 mm schlanke Ständerwerkswände. Um die Funktionalität der Türelemente auch nachhaltig sicher zu stellen, ist es besonders wichtig, dass die Last des Türblattes optimal in die Unterkonstruktion der Wand eingeleitet wird. Genau dies stellt die neue werksseitig eingebrachte Montage- und Verstärkungsplatte für Band unterkonstruktionen des VX-Systems sicher. Diese optionale spezielle Verstärkungsplatte wird direkt an die Band- unterkonstruktion angeschweißt und dann unmittelbar fest mit dem UA-Profil der Ständerwerkswand verbunden.
STÄNDERWANDZARGE (ZGK) PROFIL 23/ 1645
- Für gefälzte Türen
- Standardausführung mit 16 mm Umbug
- Ohne Bodeneinstand
- Bandunterkonstruktion V 8618 L/ R verwendbar
- Mit speziell abgestimmten Rahmenteilen V 8100/ 18 (nicht im Lieferumfang enthalten)
- Kein Aussparen der Gipskartonplatten
- Mit eingeschweißten Hutankern,Einfach- bzw. Doppelbeplankung möglich
- Lagerware
STÄNDERWANDZARGE (ZGK) PROFIL 23/ 0045
- Für gefälzte Türen
- Herkömmlicher Umbug von 10 mm, optisch gleiche Ausführung wie die Mauerwerkszargen
- Ohne Bodeneinstand
- Bandunterkonstruktion V 8610 L/ R verwendbar
- Ausklinken für Bandtaschen und Mauerschutzkästen notwendig
- Mit eingeschweißten Hutankern, Einfach- bzw. Doppelbeplankung möglich
2-SCHALIGE ZARGE ZUM NACHTRÄGLICHEN EINBAU PROFIL 2140/ 1645
- Für gefälzte Türen
- Ohne Bodeneinstand
- Bandunterkonstruktion V 8618 L/ R verwendbar
- Sauberer, schneller Einbau
- Zur nachträglichen Montage
- In der Dichtungsnut verdeckt verschraubt
- Wiederverwendbar durch leichten Ausbau
- Hohe Stabilität
- Lagerware
ANKER FÜR STÄNDERWERK
Bügelanker
- Standardgrößen einreihig
- Größere Maulweiten doppelreihig versetzt oder nebeneinander angeordnet
Details Zerlegte Zargen
Details Zerlegte Zargen

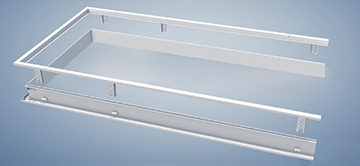

ZERLEGTE ZARGEN FÜR ALLE WANDARTEN
Auf Wunsch sind viele Novoferm Zargenvarianten für eine schnelle Lieferung und einen besonders einfachen und sicheren Transport auch zerlegt verfügbar. Die bevorrateten Zargenvarianten können innerhalb kürzester Zeit per Paketdienst direkt an den Warenempfänger zugestellt werden. Bei Bestellung vor 10:00 Uhr in der Regel am nächsten Werktag. Mit dem neuen Trapezanker ist die Montage von zweischaligen Profilvarianten zudem sehr einfach, schnell und sicher.
- Zerlegt in drei handliche Einzelteile
- Lieferung als kompaktes Paket
- Optimaler Schutz gegen Transportschäden
- Besonders lagerfreundlich
- Einfach im PKW zu transportieren
- Schnell und günstig zu versenden
- Einfaches Handling auf der Baustelle
IDEAL FÜR NACHTRÄGLICHEN EINBAU

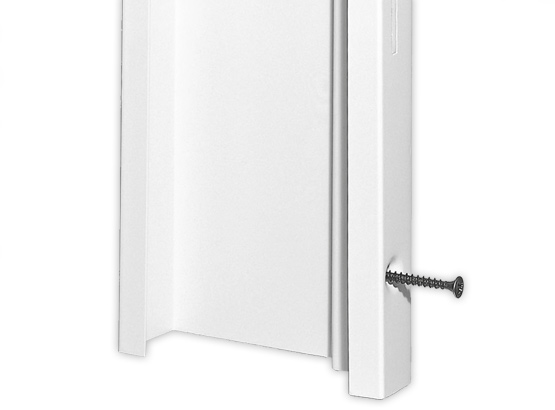

PROFIL 2140: 2-TEILIGE ZARGE – IN DER DICHTUNGSNUTE VERSCHRAUBT – FÜR ALLE WANDTYPEN
- Für gefälzte Türen und ungefälzte Türen
- Gut geeignet für fertig ausgebaute Räume
- Leichte Montage durch Spezialanker auch für die Gegenzarge
- In der Dichtungsnut verdeckt verschraubt
- Wiederverwendbare Zarge
PROFIL 2150: 2-TEILIGE ZARGE – MIT MAULWEITENTOLERANZ FÜR MAUERWERK
- Variable Maulweiten -8 / +10 mm
- Alle Profilgeometrien möglich (z. B. Schiebetürzargen vor der Wand)
- Mit sichtbarer Trennfuge
- Mit Eckankern in der Leibung
PROFIL 2150: 2-TEILIGE ZARGE – MIT MAULWEITENTOLERANZ FÜR STÄNDERWERK
- Variable Maulweiten -8 / +10 mm
- Alle Profilgeometrien möglich (z. B. Schiebetürzargen vor der Wand)
- Mit sichtbarer Trennfuge
- Schraubmontage im Spiegel
ZERLEGTE ZARGENAUSFÜHRUNG UND TRAPEZANKERSYSTEM
- Werkseitig eingebrachte, passgenaue Zargen- Eck-verbindungen
- Stabile Trapezanker in der Zargenvorderschale
- Montagefreundliches Einfädeln der Gegenschale durch die spezielle Geometrie des Ankersystems
- Spezieller Gegenanker, in der Leibung der Gegenschale eingepunktet
- Bei maßgenauen Ständerwerksöffnungen keine Unterfütterung der Trapezanker erforderlich
Sonderzargen und Oberflächen
Sonderzargen und Oberflächen
ZARGEN FÜR JEDEN EINSATZBEREICH
Edelstahlzargen punkten nicht nur durch ihre ansprechende Optik, sondern auch durch ihre Beständigkeit gegen Feuchtigkeit. In der Regel findet man die rostfreien Zargen in einer Umgebung, in der es auf hohe Reinheit ankommt.
Material: V2A = WST 1.4301 / V4A = WST 1.4571 (nur 1,5 mm)
Blechstärke: 1,5 oder 2 mm
Edel in Stahl
Edelstahlzargen runden das Novoferm Zargen-Programm ab. Diese Zargen sind in exklusiven Querschnitten lieferbar und haben je nach Ausführung eine Blechstärke zwischen 1,5 mm und 2 mm.
Fragen Sie Ihren Novoferm-Fachhändler nach allen Ausstattungsdetails und Einsatzmöglichkeiten.
INDIVIDUALITÄT ZEIGEN
Novoferm Zargen zeichnen sich durch exakte Profilgeometrie und Maßgenauigkeit durch Einhaltung engster Toleranzgrenzen (EN DIN Normen/ Novoferm Werksnormen) aus. Eine Zarge und die damit verbundene Tür ist wie eine Visitenkarte. Und sollte daher auch dem jeweiligen Haus, Raum und Nutzer entsprechen. Novoferm bietet daher alle RAL-Farben nach Wahl, RAL-Design, Metallicfarben und weitere für den besonderen Schutz an. Anti-Graffiti-Pulver möglich.
Die farbigen Zargen bieten folgende Vorteile:
- Pulverlack der höchsten Zulassung mit GSB-Zulassung
- ausgezeichnete Wetterbeständigkeit
- hohe Glanz- und Farbtonstabilität
- sehr gute Haftung
- gute Korrosionseigenschaften
- hohe Oberflächenhärte bei guten mechanischen Werten
- exzellente Abriebfestigkeit
- Einbrenntemparatur 195° C
FÜR EINE NACHHALTIGE ZUKUNFT
Unsere Produkte erfüllen die Anforderungen an eine Umwelt-Produktdeklaration (EPD) nach ISO 14025 und EN 15804 des Programms für Umwelt-Produktdeklarationen des Institutes Bauen und Umwelt e.V. (IBU) basierend auf der Norm EN 15804.
- EPD nach ISO 14025 und EN 15804
- Ökobilanz nach DIN ISO 14040/ 14044
- Product Category Rules (PCR) Türen
Ihre Pluspunkte im Überblick
- Hohe Stabilität und Langlebigkeit
- Breites Zargen-Spektrum für alle Einbausituationen
- Ständerwerk, Mauerwerk und Sonderfälle
- Nahezu alle Zargenvarianten auch zerlegt verfügbar
TECHNIK UND DETAILS
TECHNISCHE DATEN ZARGEN FÜR MAUERWERK UND BETON
TECHNISCHE DATEN ZARGEN FÜR MAUERWERK UND BETON
Maßtabelle für Novoferm-Stahlzargen | Standard-Zargen | Standard-Zargen | ||
---|---|---|---|---|
Baurichtmaße | Zargen-Falzmaße | Lichte Zargen- | Nennmaß der | Nennmaß der |
Breite x Höhe | Breite x Höhe | Breite x Höhe | Breite x Höhe | Breite x Höhe |
750 x 1.875 | 716 x 1.858 | 686 x 1.843 | 760 x 1.880 | 760 x 1.880 |
875 x 1.875 | 841 x 1.858 | 811 x 1.843 | 885 x 1.880 | 885 x 1.880 |
1000 x 1.875 | 966 x 1.858 | 936 x 1.843 | 1.010 x 1.880 | 1.010 x 1.880 |
625 x 2.000 | 591 x 1.983 | 561 x 1.968 | 635 x 2.005 | 635 x 2.005 |
750 x 2.000 | 716 x 1.983 | 686 x 1.968 | 760 x 2.005 | 760 x 2.005 |
875 x 2.000 | 841 x 1.983 | 811 x 1.968 | 885 x 2.005 | 885 x 2.005 |
1.000 x 2.000 | 966 x 1.983 | 936 x 1.968 | 1.010 x 2.005 | 1.010 x 2.005 |
625 x 2.125 | 591 x 2.108 | 561 x 2.093 | 635 x 2.130 | 635 x 2.130 |
750 x 2125 | 716 x 2.108 | 686 x 2.093 | 760 x 2.130 | 760 x 2.130 |
875 x 2.125 | 841 x 2.108 | 811 x 2.093 | 885 x 2.130 | 885 x 2.130 |
1.000 x 2.125 | 966 x 2.108 | 936 x 2.093 | 1.010 x 2.130 | 1.010 x 2.130 |
1.125 x 2.125 | 1.091 x 2.108 | 1.061 x 2.093 | 1.135 x 2.130 | 1.135 x 2.130 |
1.250 x 2.125 | 1.216 x 2.108 | 1.188 x 2.093 | 1.260 x 2.130 | 1.260 x 2.130 |
1) Baurichtmaße und zugeordnete Maße in DIN 18111 nicht enthalten 2) Standard nur für Eckzargen 3) keine Lagerware |
MAUERWERKZARGEN
Maulweiten | ||
Novoferm Standard-Zargen | ||
Für Mauerwerk | Für Gipswände | |
80 | • | • |
90 | • | - |
100 | • | • |
130 | • | - |
145 | • | - |
160 | • | - |
175 | • | - |
205 | • | - |
270 | • | - |
290 | • | - |
330 | • | - |
TECHNISCHE DATEN ZARGEN FÜR DEN TROCKENBAU
TECHNISCHE DATEN ZARGEN FÜR DEN TROCKENBAU
Standard-Zargen | 2-teilige in Nut | 2-teilig mit Trennfuge |
|
---|---|---|---|
Ankerlage Achtung! | Sollmaß der | Sollmaß der | Türblattaußenmaße |
Breite x Höhe | Breite x Höhe | Breite x Höhe | Breite x Höhe |
769 x 1.885 | 750 x 1875 | 730 x 1.865 | 730 x 1.865 |
894 x 1.885 | 875 x 1875 | 855 x 1.865 | 855 x 1.865 |
1.019 x 1.885 | 1.000 x 1.875 | 980 x 1.865 | 980 x 1.865 |
644 x 2.010 | 625 x 2.000 | 605 x 1.990 | 605 x 1.990 |
769 x 2.010 | 750 x 2.000 | 730 x 1.990 | 730 x 1.990 |
894 x 2.010 | 875 x 2.000 | 855 x 1.990 | 855 x 1.990 |
1.019 x 2.010 | 1.000 x 2.000 | 980 x 1.990 | 980 x 1.990 |
644 x 2.135 | 625 x 2.125 | 605 x 2.115 | 605 x 2.115 |
769 x 2.135 | 750 x 2.125 | 730 x 2.115 | 730 x 2.115 |
894 x 2.135 | 875 x 2.125 | 855 x 2.115 | 855 x 2.115 |
1.019 x 2.135 | 1.000 x 2.125 | 980 x 2.115 | 980 x 2.115 |
1.144 x 2.135 | 1.125 x 2.125 | 1.105 x 2.115 | 1.105 x 2.115 |
1.269 x 2.135 | 1.250 x 2.125 | 1.230 x 2.115 | 1.230 x 2.115 |
Maulweiten |
Novoferm Standard-Zargen |
Für Ständerwerkswände |
75 |
100 |
125 |
150 |
Möglichkeiten und Lösungen
Möglichkeiten und Lösungen
Mögliche Einbausituationen
Mögliche Einbausituationen
Bandunterkonstruktionen
Bandunterkonstruktionen
NICHT 3-D VERSTELLBAR
Typ | Beschreibung | Bandtyp | Tragkraft |
V 8610 | Verzinkt (optional V2A) | V 8000 | 60 kg |
DIN rechts und links | V 8100 | 80 kg | |
Mörteldicht | VN 8939/100 | 100 kg | |
Mehr als 200 Kombinationsmöglichkeiten |
|
Typ | Beschreibung | Bandtyp | Tragkraft |
V 8618 | Verzinkt (optional V2A) | V 8000/18 | 60 kg |
DIN rechts und links | V 8100/ 18 | 80 kg | |
Mehr als 200 Kombinationsmöglichkeiten |
|
Typ | Beschreibung | Bandtyp | Tragkraft |
Doppel- band- tasche | Aufnahmeelement VARIANT V 8600 bzw. V 8610 | VN 8938/ 160 | 150 kg |
Links oder rechts verwendbar | |||
Funktionsbereich: Feuerschutz, Rauchschutz | |||
Verzinkt |
3-D VERSTELLBAR
Typ | Beschreibung | Bandtyp | Tragkraft |
VX 7611 | Mit hoher Tragkraft | VX 7729/ 100 | 100 kg |
Für gefälzte und ungefälzte Türen | VX 7939/ 100 | 100 kg | |
Mörteldicht | VX 7729/ 120 | 120 kg | |
Dreidimensional stufenlos verstellbar Seite +/- 3,0 mm, Höhe +/- 3,0 mm, Andruck +/- 3,0 mm | VX 7939/ 120 | 120 kg | |
VX 7729/ 160 | 160 kg | ||
VX 7939/ 160 | 160 kg |
Typ | Beschreibung | Bandtyp | Tragkraft |
VN 7608/120 | Für gefälzte und ungefälzte Türen | VN 7748/ 100 | 100 kg |
Mörteldicht | VN 7938/ 100 | 100 kg | |
Verzinkt | VN 7728/ 120 | 100 kg | |
Dreidimensional stufenlos verstellbar Seite +/- 3,0 mm, Höhe +/- 3,0 mm, Andruck +/- 2,0 mm | VN 7729/ 120 | 120 kg | |
VN 7939/ 120 | 120 kg | ||
VN 7939/ 120 | 160 kg |
Typ | Beschreibung | Bandtyp | Tragkraft |
VN 7608/160 | Für gefälzte und ungefälzte Türen | VN 7729/160 | 160 kg |
Mörteldicht | VN 7939/160 | 160 kg | |
Mörteldicht | VN 7939/160 FD | 160 kg | |
Dreidimensional stufenlos verstellbar Seite +/- 3,0 mm, Höhe +/- 3,0 mm, Andruck +/- 3,0 mm | VN 7939/160s | 160 kg | |
VN 7939/160 FDs | 160 kg |
Typ | Beschreibung | Bandtyp | Tragkraft |
Tectus | Komplett verdeckt liegend | Tectus 305 | 60 kg |
Für ungefälzte Türen | Tectus 310 | 60 kg | |
Dreidimensional verstellbar | Tectus 340 | 80 kg | |
CE-zertifiziert | Tectus 510 | 100 kg | |
Öffnungswinkel bis 180° | Tectus 526 | 120 kg | |
Gesamtlänge 140/ 141 mm | Tectus 527 | 120 kg | |
DIN rechts oder links verwendbar | Tectus 540 | 120 kg | |
Wartungsfreie Gleitlagertechnik Seite +/- 3,0 mm Höhe +/- 3,0 mm Andruck +/- 1,0 mm | Tectus 630 | 200 kg | |
Tectus 640 | 200 kg | ||
Tectus 645 | 300 kg |
* Tragkraft für beispielhafte Bandkombinationen, abhängig vom Bandsystem. Bezieht sich auf die Anwendung mit zwei Bändern. Beim Einsatz eines dritten Bandes kann das Türgewicht um ca. 30 % erhöht werden. Das Türblattgewicht sollte 70 % der Belastungswerte nicht überschreiten.
Schalldämmaktive Dichtungen
Schalldämmaktive Dichtungen
AUF DIE PERFEKTE DICHTUNG KOMMT ES AN
Novoferm Dichtungsprofile sorgen dafür, dass es weder zieht noch lärmt. Das Lippenprofil zur Verbreiterung der Schließfläche sorgt für lautloses Schließen. Dank optimaler Schalldämmung und ausgezeichneter Schließdämpfung ist nur ein geringer Schließdruck erforderlich.
- Dauerelastisch
- Formbeständig
- Hohe Rückstellkraft
- Alterungsbeständig
- Lackdifferent
- Verarbeitungsfreundlich
- Schalldämmaktiv
- Toleranz ausgleichend
- Umweltfreundlich (kein PVC)
PROFILVARIANTEN
Name | Werkstoff* | Farbe | Merkmale |
C 190 | NTK | Grau | Standardprofil |
Weiß | Toleranzausgleich ± 2,5 mm | ||
Braun | Schalldämmaktiv ± 2,5 mm | ||
Schwarz | |||
* Werkstoffe NTK: Novoferm Thermo Kautschuk / APTK: Aethylen-Propylen-Terpolymere-Kautschuk (Synthetischer Kautschuk) EPDM: Internationale Bezeichnung für APTK |
Name | Werkstoff* | Farbe | Merkmale |
C 260 | NTK | Grau | 2 mm höher alsC190 |
* Werkstoffe NTK: Novoferm Thermo Kautschuk / APTK: Aethylen-Propylen-Terpolymere-Kautschuk (Synthetischer Kautschuk) EPDM: Internationale Bezeichnung für APTK |
Name | Werkstoff* | Farbe | Merkmale |
C 197 | NTK | Grau | 4 mm höher als C 190 |
* Werkstoffe NTK: Novoferm Thermo Kautschuk / APTK: Aethylen-Propylen-Terpolymere-Kautschuk (Synthetischer Kautschuk) EPDM: Internationale Bezeichnung für APTK |
Name | Werkstoff* | Farbe | Merkmale |
C 205 | NTK | Grau | 2 mm niedriger als C 190 |
* Werkstoffe NTK: Novoferm Thermo Kautschuk / APTK: Aethylen-Propylen-Terpolymere-Kautschuk (Synthetischer Kautschuk) EPDM: Internationale Bezeichnung für APTK |
Name | Werkstoff* | Farbe | Merkmale |
C 210 | NTK | Grau | 4 mm niedriger als C 190 |
* Werkstoffe NTK: Novoferm Thermo Kautschuk / APTK: Aethylen-Propylen-Terpolymere-Kautschuk (Synthetischer Kautschuk) EPDM: Internationale Bezeichnung für APTK |
Name | Werkstoff* | Farbe | Merkmale |
11089 | APTK (EPDM) | Grau | Standardprofil |
Toleranzausgleich ± 2,5 mm | |||
Schalldämmaktiv ± 2,5 mm | |||
* Werkstoffe NTK: Novoferm Thermo Kautschuk / APTK: Aethylen-Propylen-Terpolymere-Kautschuk (Synthetischer Kautschuk) EPDM: Internationale Bezeichnung für APTK |
Montage
am Beispiel zerlegter Zargen für Ständerwerkswände
Novoferm Zargen lassen sich besonders schnell einbauen. Im Folgenden finden Sie schrittweise Vorbereitung und Montage von zerlegten Zargen für Ständerwerkswände. Alle Details können Sie der ausführlichen Montageanleitung entnehmen.
Vorbereitung der Montage
Vorbereitung der Montage
Montage
Montage
Haben wir Ihr Interesse geweckt?
Novoferm arbeitet mit einem breiten Netzwerk an Fachhändlern in Deutschland – in Ihrer Nähe – zusammen. Unsere autorisierten Novoferm Fachhändler stehen für fachgerechte Beratung, Verkauf, Aufmaß, Montage sowie Demontage und umweltgerechte Entsorgung unserer Produkten zu günstigen Komplettpreisen.
Wir helfen Ihnen gerne weiter.
