Referenzen zu Sportstadien
Lassen Sie sich inspirieren
In den folgenden Referenzen stellen wir Ihnen beispielhaft Stadien und andere sportliche Gebäude vor, in welchen hochwertige Novoferm Produkte eingebaut wurden. Teils ungewöhnlich, teils beeindruckend präsentiert sich darin das Spektrum der Einsatzmöglichkeiten als sehr breit.
Anforderungen und Lösungen
Emsland Arena
SICHERES MULTITALENT IM EMSLAND
Die Arena ist als Massivkonstruktion mit Decken, tragenden Wänden und Stützen aus Stahlbeton ausgeführt. Sie besteht aus der Veranstaltungshalle, einem vorgeschalteten Foyer und den dienenden Flächen.
Auf einer Grundfläche von 5.500 m² bietet sie multiple Nutzungsmöglichkeiten. Dabei lässt sich die Bühne nach Bedarf frei platzieren und in der Größe anpassen. Zur Außenwirkung verleihen unter dem auskragenden Dach angebrachte LED Bänder und Streiflicht auf der Fassade der Halle ein leuchtendes Gesicht in der Dunkelheit.
Projekt | Emsland Arena |
Bauträger | Stadt Lingen |
Architekt | pbr Planungsbüro Rohling AG |
Fertigstellung | 2013 |
Anforderungsprofil | Hohe Ansprüche an Brandschutz, Qualität, Funktionalität und Individualität |
Novoferm-Produkte | Brandschutztüren, Stahlblechtüren und Aluminium-Rohrrahmen-Türen |

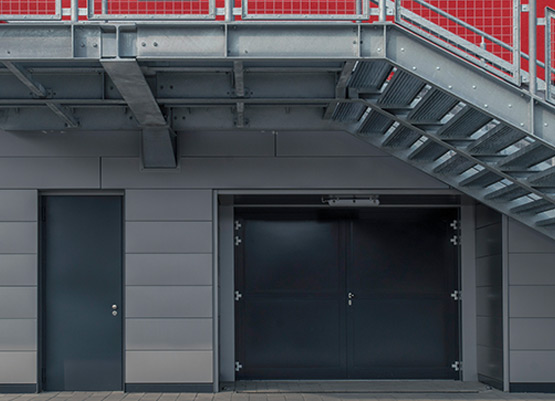

SONDERLÖSUNG: ALU-ROHRRAHMENTÜREN
Beim Bau der Arena war ein Höchstmaß an Sicherheit und Funktionalität gefragt. Die Vielfalt der Nutzungsmöglichkeiten erforderte ein individuell zugeschnittenes Brandschutzkonzept.
Eine der besonderen Herausforderungen waren dabei die Sonderlösungen der Brandschutztüren im Außenbereich. Wo tausende Menschen zusammenkommen, müssen Flucht- und Rettungswege hohe Anforderungen erfüllen.
Sämtliche Brandschutz-Türen sollten ursprünglich komplett in Stahlblech gefertigt werden. In der Praxis war dies, durch das ungünstige Breiten-/ Höhenverhältnis des Türformates, nicht möglich. Der erfahrene Systemanbieter Novoferm löste das Problem ganz individuell und überzeugte objektgerecht mit einer maßgeschneiderten Aluminium-Rohrrahmentür. Mit ihr ließ sich das problematische Türformat sicher lösen und dies bei völlig identischer Funktionalität.

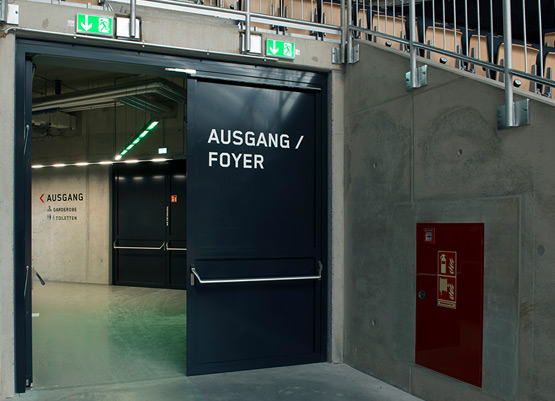

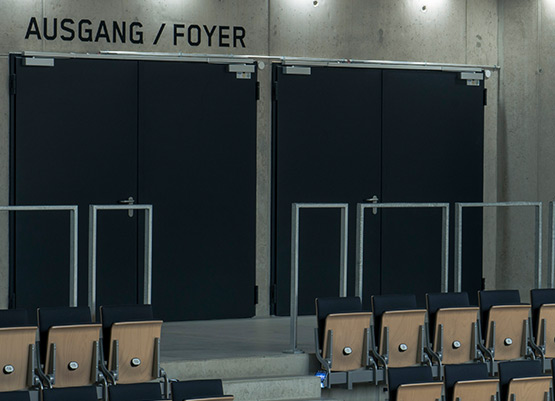

Brandschutztüren in Doppelfunktion
Sämtliche Außentüren in den Fluchttunneln wurden mit einer Doppelfunktion belegt. Ausgestattet mit einem Drehflügelantrieb und Rauchmelder können sie mit der entrauchenden Funktion bei Rauchentwicklung im Brandfall geöffnet werden – automatisiert und zentral gesteuert. Damit dies auch im Brandfall bei Stromabschaltung funktioniert, sind sie mit einem eigenen, separaten Akku und einer Panikfunktion ausgerüstet. Die Kombination dieser aufwendigen Sonderlösungen ermöglicht den Erfolg des innovativen Arena-Brandschutzkonzepts.
Novoferm, einer der führenden europäischen Systemanbieter für Türen, Tore, Zargen und Antriebe, präsentierte sich in der EmslandArena als Komplettausrüster im Bereich Brandschutz- und Multifunktionstüren.
Insgesamt wurden 392 Novoferm Türen verbaut. Novoferm überzeugte bei diesem anspruchsvollen Objekt nicht nur durch individuell zugeschnittene, ganzheitliche Objektlösungen, sondern auch mit innovativen Detaillösungen.
BRANDSCHUTZ MIT TÜR UND TOR
Die von pbr Planungsbüro Rohling AG, Osnabrück, als multifunktionale Veranstaltungshalle entworfene EmslandArena ist ein überregionales Leuchtturmprojekt, das die Bedeutung des Standorts Lingen/ Ems nachhaltig stärkt und das kulturelle Angebot in der Region facettenreich erweitert.
Es wurden unter anderem
- 8 Aluminium-Außentüren
- 8 Rauchschutztüren NovoFire
- 27 Stahlblechtüren T90
- 293 Stahlblechtüren T30 und
- 56 Mehrzweck-Stahlblechtüren
verbaut.
UNSERE PRODUKTE

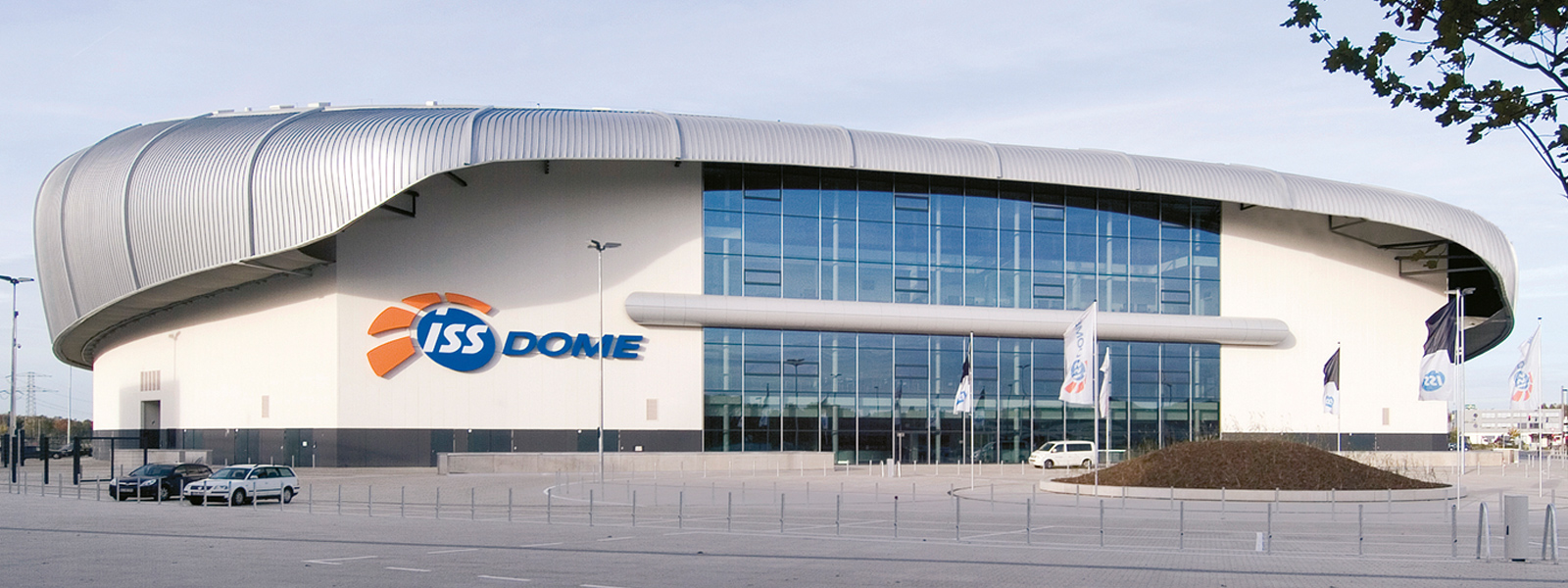

ISS-DOME Düsseldorf
DÜSSELDORFS NEUE MULTIFUNKTIONSHALLE DER EXTRAKLASSE
Baubeschreibung
Ein Veranstaltungsort der Superlative – das ist der neue ISS Dome. Bestechend der futuristisch anmutende Baukörper, innovativ die technische Ausstattung (insbesondere Klimatechnik und Beleuchtung), hochflexibel die Nutzung. Mit 1.800 m2 entspricht die Veranstaltungsfläche internationalen Anforderungen für Sportwettkämpfe. Innerhalb acht Stunden lässt sich der Innenraum für kulturelle oder Business-Veranstaltungen umrüsten. Der ISS Dome, verkehrsmäßig hervorragend angebunden, fasst bis zu 13.400 Besucher.
Konstruktion
Im ISS Dome verbindet sich moderne Architektur mit höchster Zweckmäßigkeit. Der überwiegende Teil der Halle wird von einer Metallfassade umkleidet, die der organischen Form des Baukörpers folgt.
Teile der Fassade sind semitransparent gestaltet, zusätzliche Lamellenbereiche setzen markante Akzente. Foliendächer sorgen für angenehme Lichtverhältnisse. Für die Eingangsfassaden wurde eine Glaskonstruktion gewählt. Allein beim alubekleideten Dach wurden 1.000 to Fachwerkträger verbaut.
Bauherr | Industrieterrains Düsseldorf-Reisholz AG |
Architekten (Entwurf) | RKW Rhode, Kellermann Wawrowsky |
Generalunternehmer | Wiemer & Trachte AG |
Länge/Breite/Höhe | 144 / 106 / 36,20 m |
Umbauter Raum | 491.000 m3 |
Grundstücksgröße | 42.775 m2 |
Zuschauerkapazität | 12.500 bei Standardsituation 13.400 bei Eishockeyspielen (4.000 Stehplätze) 10.700 bei Konzerten (bestuhlt) 12.000 bei Konzerten (teilbestuhlt) |
Businessbereich | 624 Plätze |
Innenraum | 1.800 m2 |
Parkplätze | Parkhaus 1.514, Tiefgarage 422 |
Baukosten | rund 72 Mio. Euro incl. Erschließung |
Eingebaute Abschlüsse 2008, 2006 und 2004 | |
Auftragswert | 400.000 Euro |
Einbauzeitraum | bis Ende August 2006 |
Feuerschutztüren | 284 |
Rolltore | 32 |
2-flgl. "Mundlochtüren" mit Panik- Griffstangen und Feststellanlagen, alle Türen mit GEZE-Türschließer | 58 |
Rolltore
Rolltore schließen nach Geschäftsschluss die Verpflegungs- bzw. Verkaufsareale hermetisch ab. Bei diesem Objekt kamen TH80-Rolltore mit doppelwandigen, wärmedämmend ausgeschäumten Lamellen aus Alu natur mit Klarlackbeschichtung zum Einsatz. Abgestimmt auf den Einsatzzweck bietet Novoferm Riexinger die gesamte Palette moderner Rolltore: wahlweise aus Alu oder Stahl, ein- oder doppelwandig, mit Verglasung oder Lüftungsschlitzen.
Zusätzlich stehen Schnelllauf-Rolltore aus PVC oder Alu mit Öffnungsgeschwindigkeiten bis 2,0 m/sec. zur Verfügung.
FEUERSCHUTZTÜREN
Feuerschutztüren in Normausführung:
Hier kann Novoferm Riexinger auf eine breite Palette zugelassener ein- oder zweiflügeliger Abschlüsse sowohl in T30- wie in T90-Ausführung zugreifen.
Zum Standardpaket gehört die verzinkte und pulverbeschichtete Eckzarge. Selbstverständlich sind auch andere Zargen- und Schwellenformen lieferbar.
Sonderausführungen sind in Abstimmung auf die baulichen Anforderungen jederzeit möglich, z. B.: Brandschutz-Verglasung, einbruchhemmende Ausrüstung, Panikschlösser, Türschließersysteme, feststehendes Oberteil, elektrischer Türöffner, Feststellanlagen u.v.m.
NOVOFERM-PRODUKTE IM REFERENZOBJEKT
Insgesamt 58 zweiflügelige Feuerschutztüren trennen den Innenraum von dem um diesen herum angeordneten Businessbereich.
Diese sogenannten "Mundlochtüren" können innerhalb kürzester Zeit bis zu 13.400 Zuschauer passieren.
Für eventuelle Notsituationen wurden sie an der Innenseite mit schnell öffnenden Panik-Griffstangen ausgerüstet.
