NOVOFIRE ALUMINIUM-SYSTEME
SYSTEME FÜR TÜREN UND WÄNDE
NovoFire® Profilrahmensysteme aus Aluminium sind wie geschaffen für den modernen Objektbau. Mit eleganten Oberflächen, zeitlosem Design und zahlreichen Varianten bieten sie dem ambitionierten Architekten und Planer schier unbegrenzte Möglichkeiten bei der Gestaltung von transparenten Feuer- und Rauchschutzabschlüssen im Innenbereich. Dabei sind ein- und zweiflügelige Türen mit Oberlichtern und Seitenteilen überaus vielfältig miteinander kombinierbar.

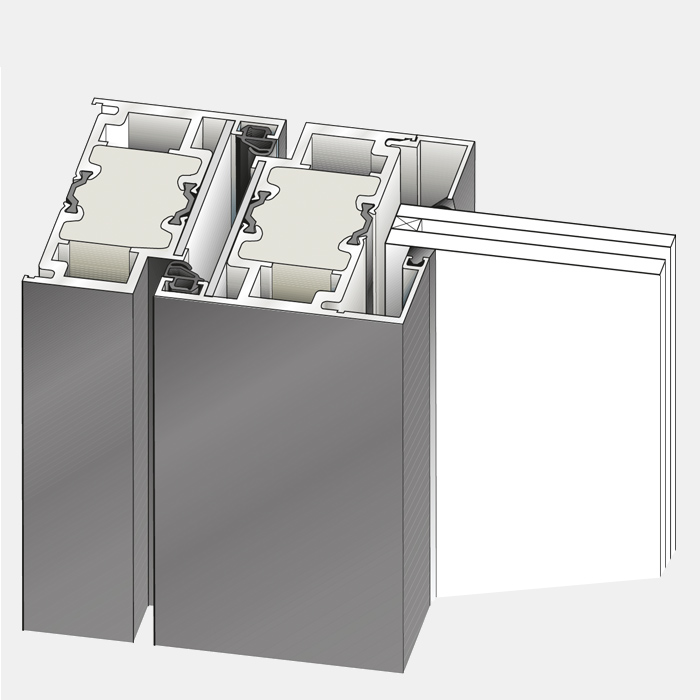

NovoFire®-Systeme sind mit ihrer Profilwandstärke von 4 mm besonders stabil und mit nur einem mittig verankerten Brandschutzkern äußert kompakt konstruiert. So ergibt sich dann auch für alle Ausführungen eine einheitlich gleiche Ansichtsbreite von 150 mm. Auf vielfachen Wunsch neu im Programm ist die Oberfläche „Aluminium eloxiert” in Edelstahloptik.

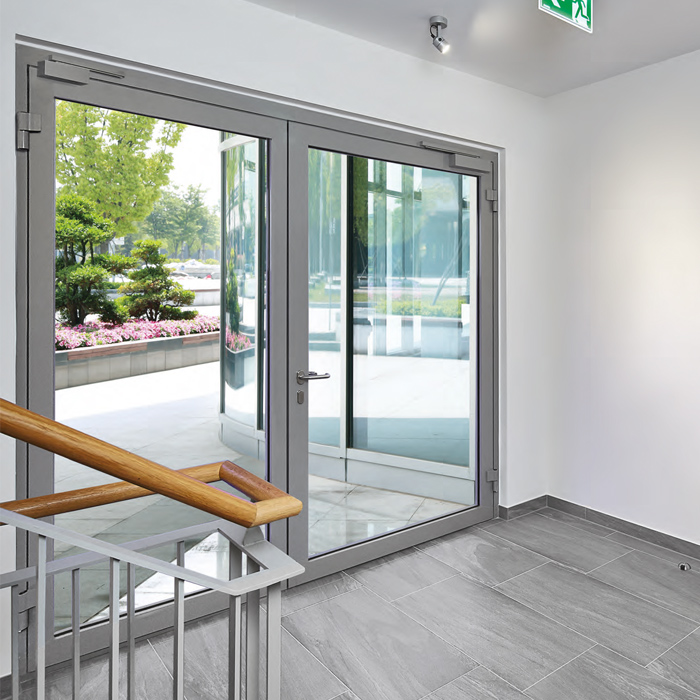

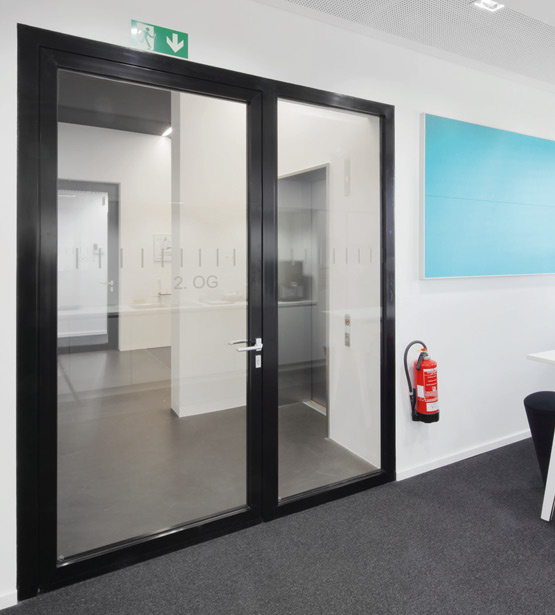

Für den modernen Objektbau
NovoFire Profilrahmensysteme aus Aluminium sind wie geschaffen für den modernen Objektbau. Die Systeme sind mit ihrer Profilwandstärke von 4 mm besonders stabil und mit nur einem mittig verankerten Brandschutzkern äußert kompakt konstruiert. So ergibt sich dann auch für alle Ausführungen eine einheitlich gleiche Ansichtsbreite von 150 mm.
Hohe Funktionalität
Aluminium-Rohrrahmentüren sind als Brandschutz- (bis EI2 90), Rauchschutz-, Sicherheits- (bis RC 3) und Mehrzwecktür erhältlich - für eine einheitliche Tür-Optik im gesamten Objekt. Die Novoferm Systeme biete eine durchgehende Ansichtsgleichheit und beliebige Kombinierbarkeit von ein- bis zweiflügeligen Türen, Seitenteilen und Oberlichtern.
Viele Montagevorteile
Die Tür-Serie bieten zahlreiche Montagevorteile sowie schnelle und saubere Montageverfahren. Beispielsweise lassen sich mit dem Brandschutzschaum von Novoferm Profile und Zargen im Metallbau und Trockenbau deutlich schneller und sauberer hinterfüllen. Die üblichen Vorkenntnisse für den Einbau von Feuerschutztüren genügen dafür vollkommen.
Tür-Vergleich und Eigenschaften
Vergleich Aluminium-Rohrrahmentüren
Türbezeichnung | Zulassung / | Rahmen- | T30 | T90 | Rauch- | RC 2 | RC 3 | Wärme- |
NovoFire RS | P-120003623-10 | Alu |
|
| • |
|
|
|
NovoFire T30 | Z-6.20-1845 | Alu | • |
| • | • | • |
|
NovoFire F30 | Z-19.14-1769 | Alu | • |
|
|
|
|
|
NovoFire Thermo EI30 | Leistungs- | Alu | • |
| • |
|
| • |
NovoFire Glass 30 F30 | Z-19.14-2393 | Alu | • |
|
|
|
|
|
NovoFire T90 | Z-6.20-1836 | Alu |
| • | • |
|
|
|
NovoFire F90 | Z-19.14-1771 | Alu |
| • |
|
|
|
|
Aluminium Außentür | - | Alu |
|
|
| • | • | • |

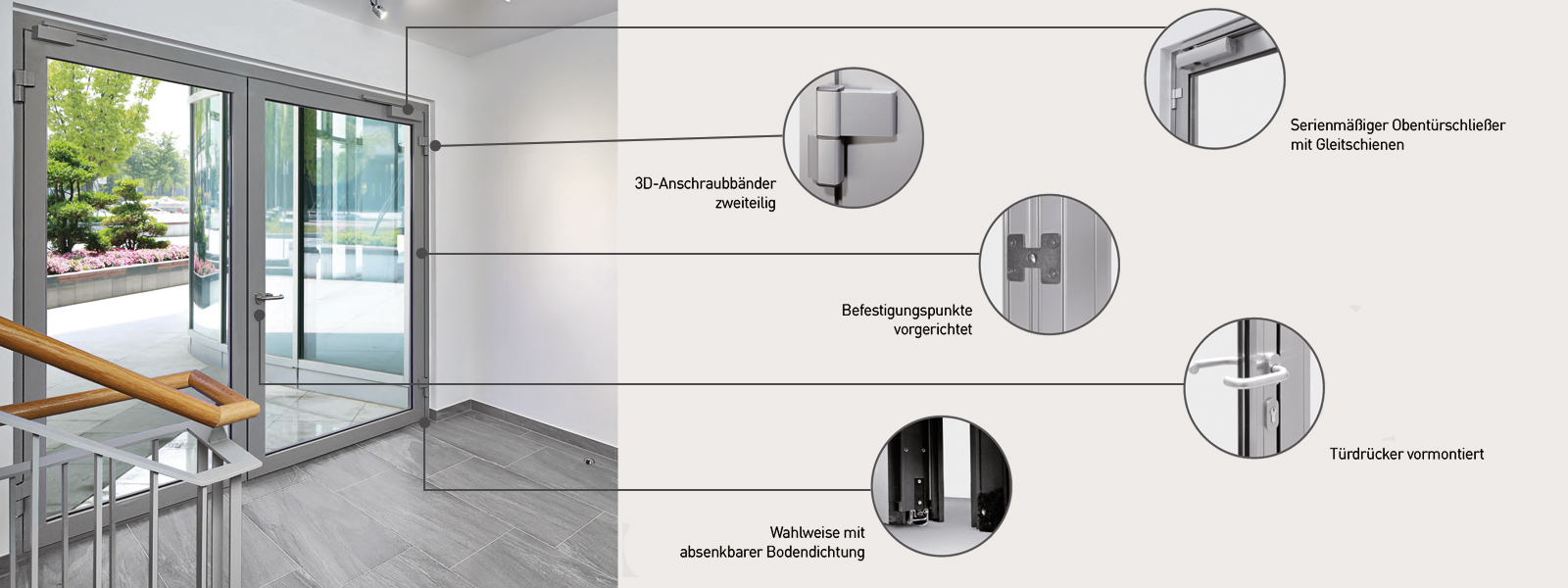

Highlights Aluminium-Rohrrahmentüren
Highlights Aluminium-Rohrrahmentüren
SYSTEMBESCHREIBUNG
Aluminium-Türelement aus Einkammer-Hohlprofilen. Die Tür ist unter Verwendung einer automatisch absenk- baren Bodendichtung nach DIN 18095 als Rauchschutz- tür geprüft. Ansichtsbreite Rahmen und Flügel 150 mm, Sockelhöhe 98–238 mm, Bautiefe 74 mm (T30) bzw. 90 mm (T90). Das Flügelmaß des Standflügels darf bei zweiflügeligen Türen 500 mm nicht unterschreiten. Elemente vorgerichtet für die Montage.
BESCHLÄGE
Einfallenschloss, vorgerichtet für Profilzylinder, Drücker- bzw. Wechselgarnituren mit Ovalrosette in Aluminium, Edelstahl oder Kunststoff möglich. Der Standflügel wird über die obere Verriegelung mit einem Falztreibriegel gehalten, alternativ Anti-Panik-Funktion nach DIN EN 179 oder DIN EN 1125 möglich. Gleitschienenobentürschlie- ßer nach DIN EN 1154, integrierte Türschließsysteme bei RS und T30, Drehflügeltürantrieb nach DIN 18263/ DIN 18650.
BÄNDER

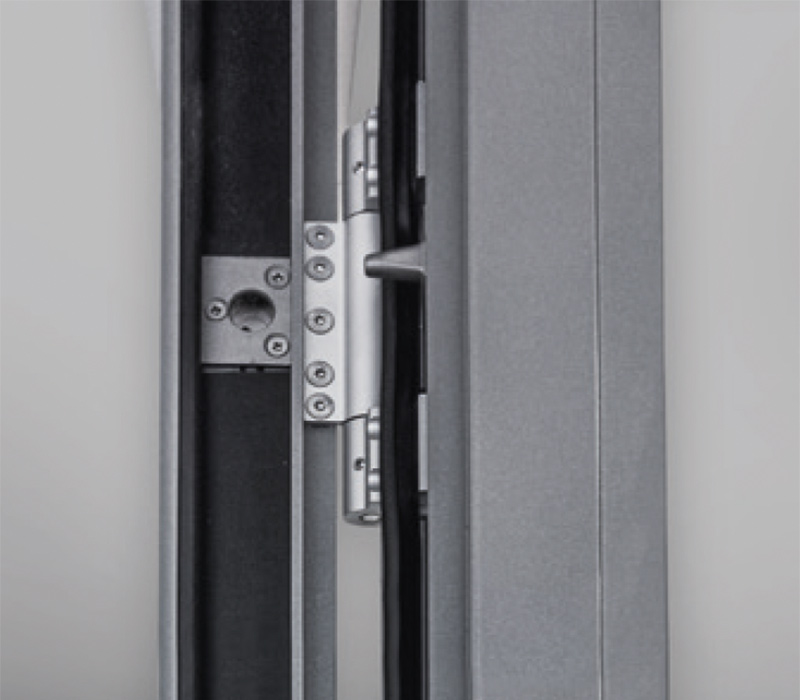

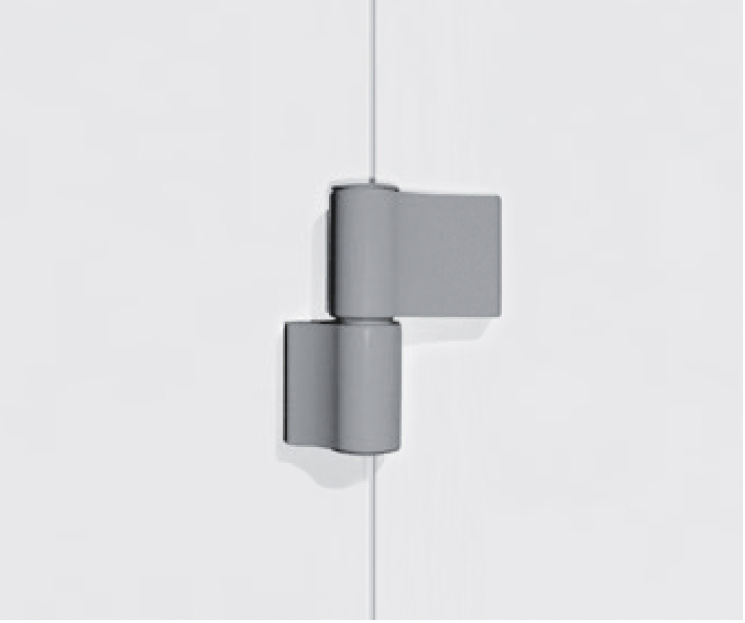

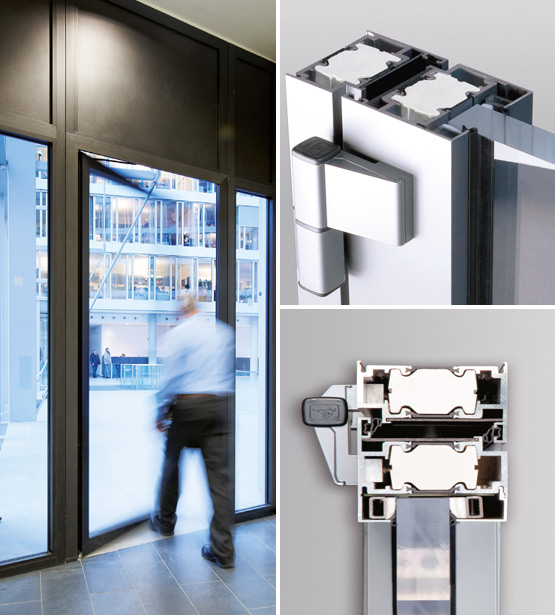

Zwei 2-teilige Aluminium-Anschraubbänder je Flügel, dreidimensional verstellbar; bei Ausführung der Tür mit einem Drehflügeltürantrieb sind 3 Bänder erforderlich. Auf Wunsch sind statt Anschraubbändern auch Rollen- bänder erhältlich.
VERGLASUNG
Sicherheitsglas VSG bzw. ESG. Verglasungsvarianten und Paneelfüllungen, Profile mit einseitigem Glasfalz und Glashalteleisten auf der Bandgegenseite, Trockenver- glasung mit EPDM-Dichtungen.
FESTVERGLASUNG
Flächenbündige Anschlüsse an die Tür, alternativ allein- stehend möglich, wahlweise Schrägen oder T-Anschlüsse. Die Rahmenstiele müssen ungestoßen über die gesamte Höhe der Brandschutzverglasung durchlaufen.
OBERFLÄCHE
- Standard:
Pulverbeschichtet, endlackiert, Seidenglanz (RAL Classic nach Wahl) - Optional:
Eloxal, Edelstahloptik, pulverbeschichtet in Holzdekor, NCS-Farben

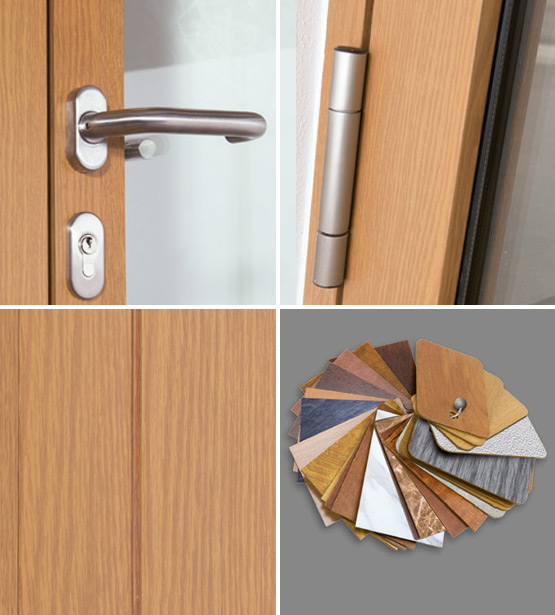

Farben und Sonderausstattungen
Farben und Sonderausstattungen
ROHRRAHMENTÜREN MIT SONDERAUSSTATTUNGEN MACHEN DEN RAUCH- UND BRANDSCHUTZABSCHLUSS SCHÖNER

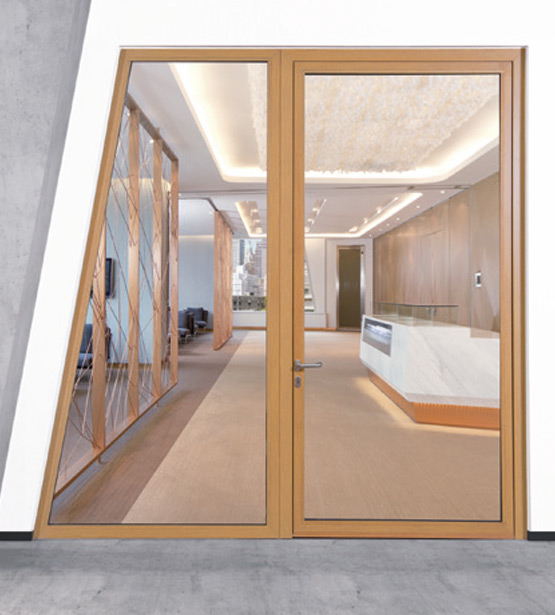

Geprüfter Rauch- und Brandschutz ist die Basis, aber Sonderausstattungen prägen das Design. Genau damit wird NovoFire® jetzt zur Serie der vielen Möglichkeiten. Ob Holzdekor und -haptik oder getöntes Glas in verschiedenen Farben, mit einer individuellen Konfiguration lässt sich das System in jedes architektonische Konzept integrieren.

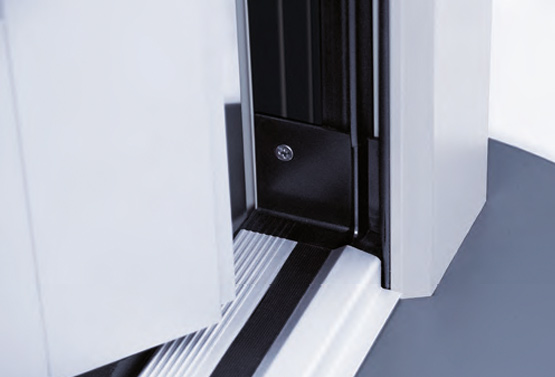

BESCHLÄGE
Einfallenschloss, vorgerichtet für Profilzylinder, Drücker bzw. Wechselgarnituren mit Ovalrosette in Aluminium, Edelstahl oder Kunststoff möglich. Standflügel standardmäßig über die obere Verriegelung des Gehflügels gehalten, alternativ Anti-Panik-Funktion nach DIN EN 179 oder DIN EN 1125 möglich.
MIT INNOVATIVEN ELEMENTEN GESTALTEN
Für ein gekonntes Zusammenspiel von Formen, Flächen und Materialien bieten die Rohrrahmentüren NovoFire® dem Planer und Bauherren allerbeste Voraussetzungen. Zum Beispiel mit einem Holzdekor, das mit seiner strukturierten Oberfläche so gut wie nicht von echtem Holz zu unterscheiden ist. Weitere Dekore im Metallic-Look und dazu getönte Verglasungen eröffnen höchst individuelle Lösungen im Spektrum zwischen technisch-kühl und natürlich-edel.
BÄNDER

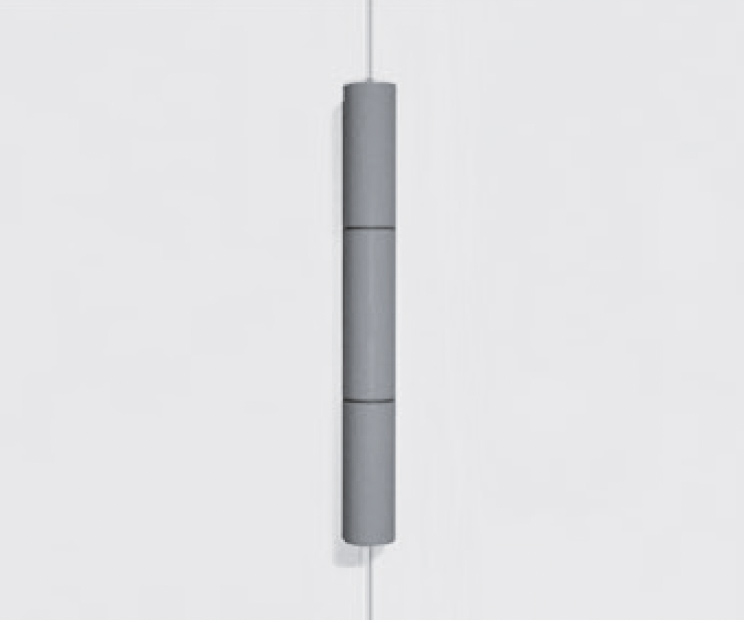

Nur zwei 3-teilige Rollenbänder je Flügel bis zu einer Türhöhe von 2.50 m, zweidimensional verstellbar; bei Ausführung der Tür mit einem Drehflügeltürantrieb empfehlen wir drei Bänder. Weitere Bandvarianten wie Anschraubbänder (dreidimensional verstellbar) möglich.
ATTRAKTIVE OBERFLÄCHEN
- Aluminium eloxiert, Edelstahloptik oder pulverbeschichtet endlackiert (RAL Classic nach Wahl)
- Stahl pulverbeschichtet grundiert RAL 9002 (Grauweiß) oder wahlweise endlackiert (RAL Classic nach Wahl)
- Dekoroptiken und -haptiken von Naturmaterialien wie z.B. Holz
Details NovoFire Aluminium-Systeme für Türen und Wände
Details NovoFire Aluminium-Systeme für Türen und Wände
ROHRRAHMENTÜREN NOVOFIRE®
MERKMALE

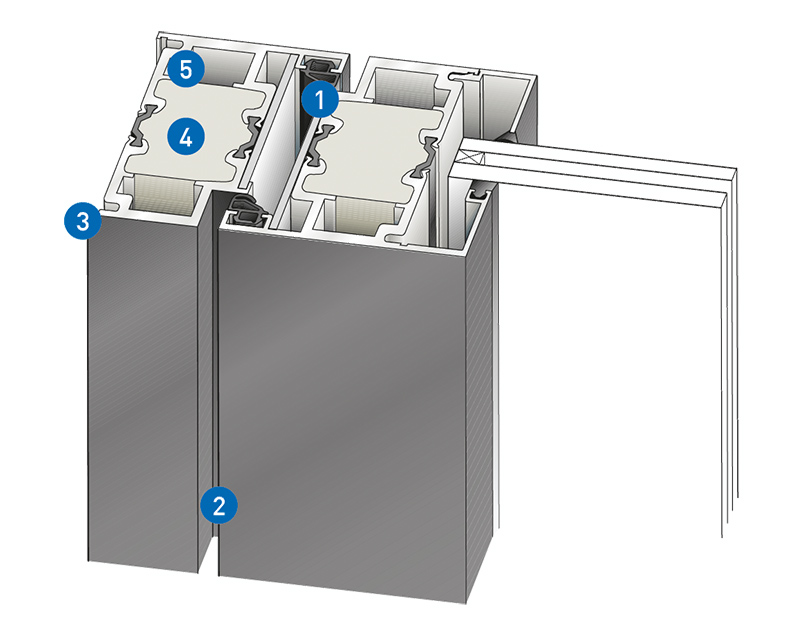

[1] Der Türfalz ist dreiseitig mit glatten und schwarzen PVC-beschichteten Brandschutzstreifen verkleidet
[3] Flächenbündige Türen für hohen ästhetischen Anspruch bei RS, T30 (EI 30) und T90 (EI 90)
[3] 4 mm Wandstärke für besonders hohe Stabilität
[4] Nur ein Brandschutzkern
[5] Die äußeren Kammern sind frei und können zur Befestigung von Anbauteilen genutzt werden

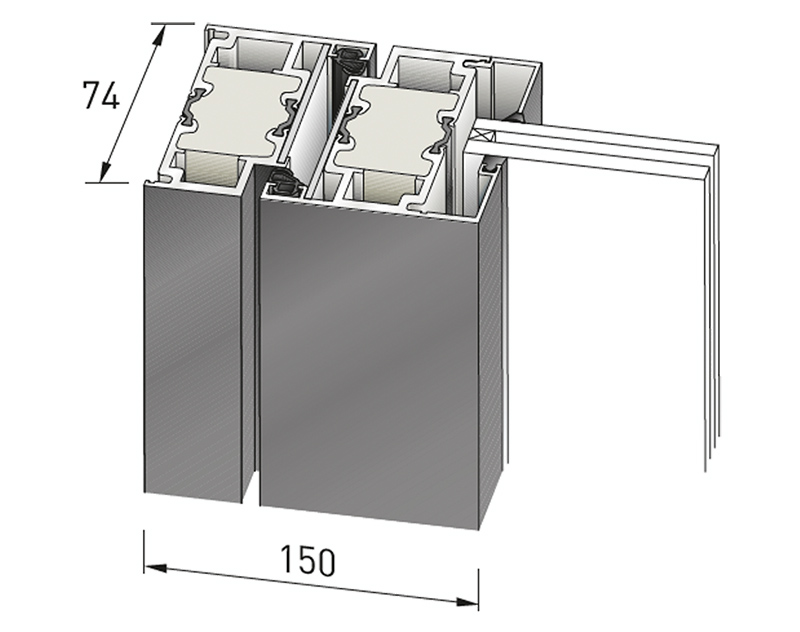

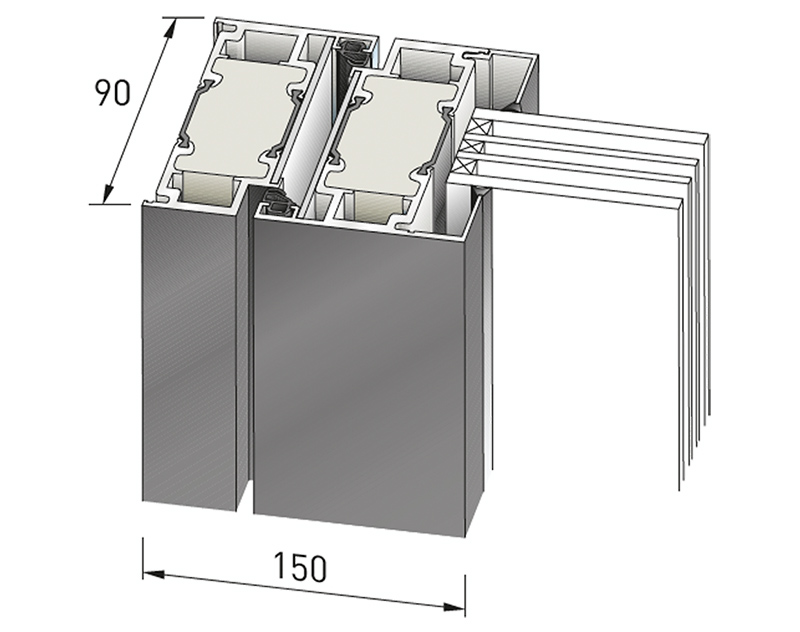

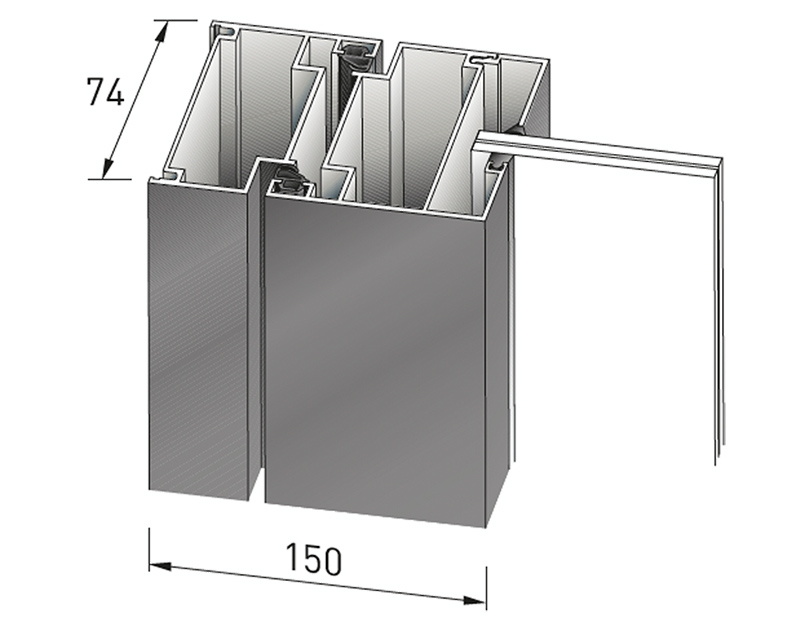

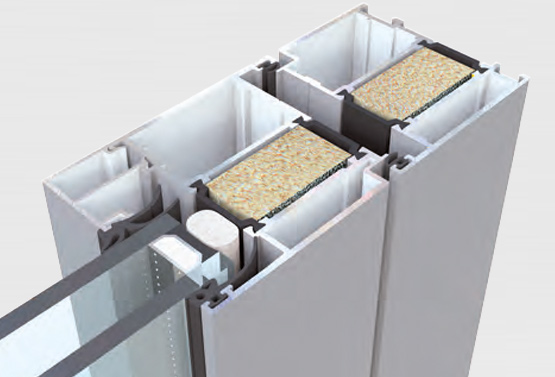

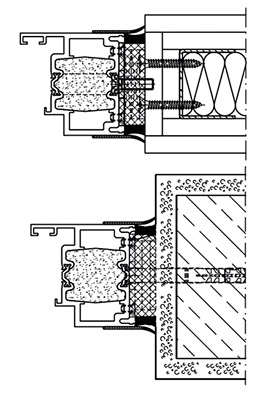

QUERSCHNITTE
Ob Rauschutz, Brandschutz T 30 oder T 90:
Die Rohrrahmentür NovoFire® präsentiert sich mit gleichen Profi lansichten für einen einheitlichen Look im ganzen Objekt.

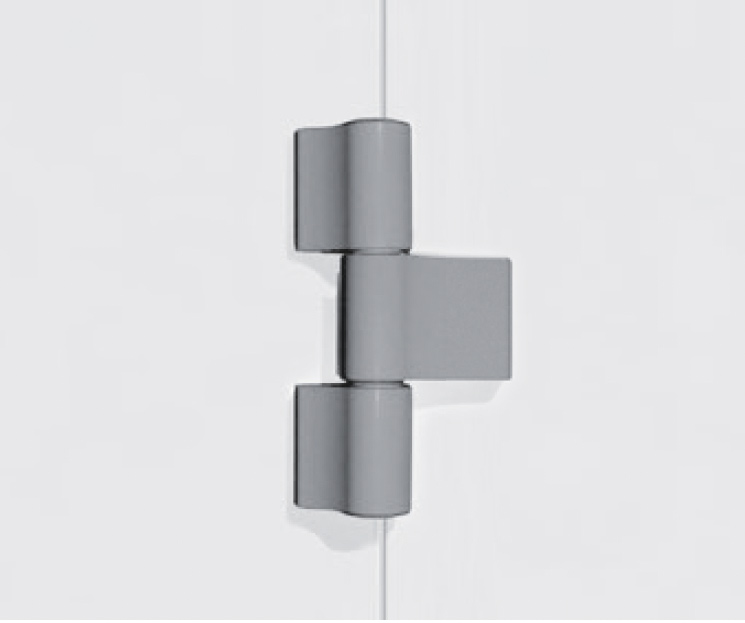

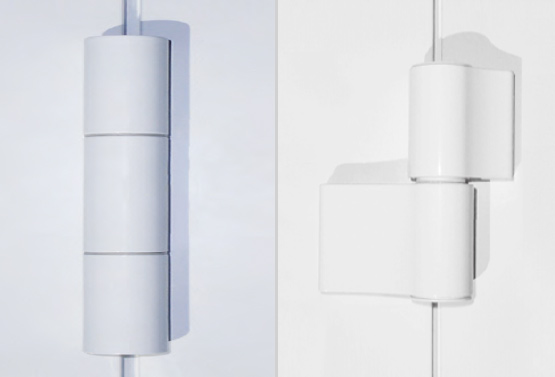

BANDVARIANTEN
Details Aluminium-Außentüren
Details Aluminium-Außentüren

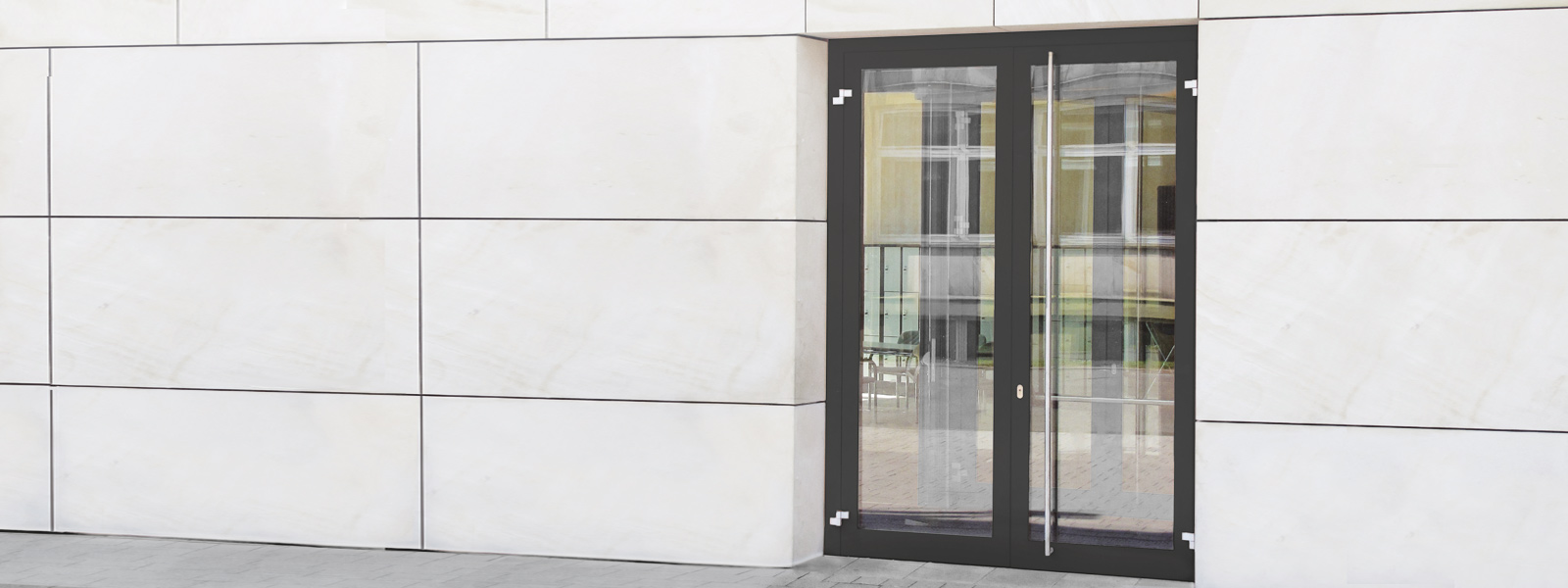

ALUMINIUM-AUßENTÜR – ENERGIE SPAREN IST KEINE NEBENSACHE
Die Aluminium-Außentür ist ein stabiles Profilsystem für hochwärmegedämmte Türanlagen an seit- und rückwärtigen Eingangsbereichen in Industrie-, Gewerbe- und Verwaltungsgebäuden. Es deckt damit auch Nebenbereiche ab und ergänzt in vorteilhafter Weise das übrige Novoferm- Türprogramm. Darüber hinaus überzeugt die Außentür mit guten technischen Eigenschaften, hervorragenden Uƒ-Werten und zahlreichen gestalterischen Optionen.
BESCHLÄGE
Geeignet für den Einbau aller handelsüblichen Beschläge. Es stehen mehrere Türbandvarianten zur Verfügung, vom stabilen Aufschraubband über komplett verdeckt liegende Türbänder bis hin zu Rollenbändern in Aluminium oder Edelstahl.
KONSTRUKTION
Stabile Rahmen-Flügel-Kombination mit 2 mm Wandstärke. Flügelprofile können optional mit Schiebe-Isolierstegen zur Verminderung des Bimetall-Effektes ausgestattet werden.
TÜRSCHWELLE
Die barrierefreie Schwellenvariante mit 19 mm Einbauhöhe und verdeckt liegender Befestigung sorgt für einen optisch fließenden Übergang von außen nach innen und kann durch ein spezielles Basisprofil in Alt- und Neubauten eingesetzt werden.
PROFILABMESSUNGEN
Die nachstehend angegebenen Profile bzw. Profilabmessungen sind Mindestanforderungen. Abweichend hiervon ist es jedoch möglich, dass aus statischen Gründen verstärkte Profile eingesetzt werden.
Profilbautiefen:
- Blendrahmen, Sprossen, Kämpfer 75 mm
- Flügelrahmen (Tür) 75 mm
Profilansichtsbreiten, Tür: (Einheitlich zum Brandschutzsystem NovoFire®)
- Türrahmen inkl. Türflügel 149 mm
- Türsockel 150 mm
Details Aluminium-Außentüren Thermo
Details Aluminium-Außentüren Thermo
NOVOFIRE® THERMO ALU-/BRANDSCHUTZTÜR FÜR AUßEN
Das System beruht auf stabilen NovoFire® Hohlprofilen mit 4 mm Wandstärke, mit einer Bautiefe von 90 mm, geeignet auch für großzügige lichte Durchgangsmaße. Die 30-minütige Feuerwiderstandszeit und hochwärmedämmenden Eigenschaften der Konstruktion werden durch das Einbringen von einem von Novoferm entwickelten Brandschutz-Isolator erreicht.
Durch Zusammenstellung von Ausstattungskomponenten lassen sich maßgeschneiderte Anforderungen an die Gebäudesicherheit realisieren.

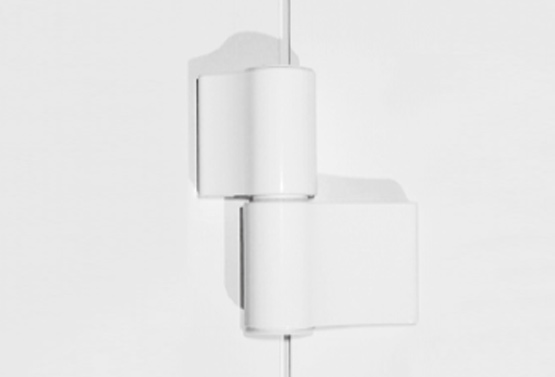

BESCHLÄGE
Maximale Flexibilität und Kompatibilität bei Beschlagsund Zubehörartikeln. Es können der Anwendung entsprechend Komponenten ausgewählt werden. Die stabilen zweiteiligen Aufschraubbänder sind in unterschiedlichen Farben erhältlich: E6/ EV1 = Standard, RAL nach Wahl und in Edelstahloptik.
KONSTRUKTION
Stabile Rahmen-Flügel-Kombination mit 4 mm Wandstärke. Hohe Isolation im Brandfall EI130 C5.

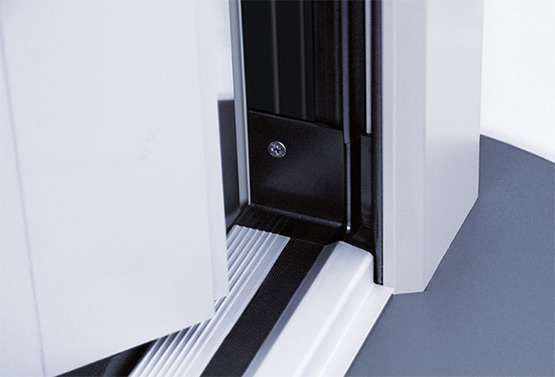

TÜRSCHWELLE
Die barrierefreie Schwellenvariante mit 19 mm Einbauhöhe und verdeckt liegender Befestigung sorgt für einen optisch fließenden Übergang von außen nach innen und kann durch ein spezielles Basisprofil in Alt- und Neubauten eingesetzt werden.

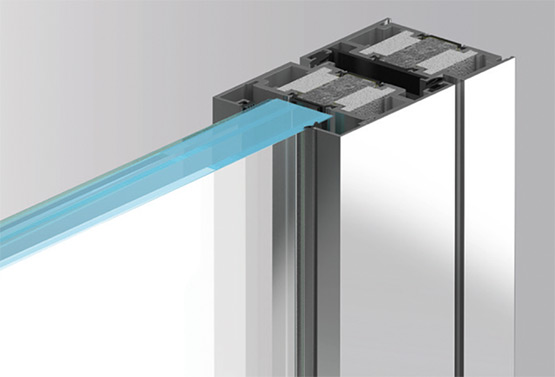

ROFILABMESSUNGEN
Die Profilabmessungen sind in der Optik einheitlich zum Brand und Rauchschutzsystem NovoFire.
- Profilbautiefe: 90 mm
- Profilansichtsbreite: 150 mm
- Türrahmen inkl. Türflügel
- Türsockel: 98 mm
Ihre Pluspunkte im Überblick
- Rauchdichtigkeit nach DIN 18095
- Feuerwiderstandsklassen T30 (EI2 30) / F30 oder T90 (EI2 90) / F90 nach DIN 4102
- Einbruchhemmung nach DIN EN V1627 für T30 (EI2 30)-Türen in den Klassen RC1 (WK1) oder RC2 (WK2), optional auch RC3 (WK3)
- Ein- oder zweiflügelige Rauch- / Brandschutztüren kombinierbar mit Festelementen in beliebiger Sprossenaufteilung bis 4,0 m (F90) bzw. 5,0 m (F30) Höhe
- Obentürschließer, E-Öffner oder auch Anti-Panik-Funktionen nach DIN EN 179 oder DIN EN 1125 sind integrierbar
- Durchgehende Ansichtsgleichheit aller Systeme und beliebige Kombinierbarkeit von Türen, Seitenteilen und Oberlichtern
- Zargen- und Türprofil liegen flächenbündig nebeneinander
- Zahlreiche Einsatzmöglichkeiten und maximale Gestaltungsfreiheit
Technik und Details
Technische Daten Rauchschutz-Rohrrahmentüren
Technische Daten Rauchschutz-Rohrrahmentüren
Widerstandsklasse | Rauchschutz | |||||
Typenbezeichnung | NovoFire® Alu | NovoFire® | NovoFire® | NovoFire® RS-Tür | ||
Elementaufteilung | ||||||
Schrägen | - | - | - | • | ||
Rundbögen | - | - | - | - | ||
Aussparungen | - | - | - | • | ||
Winkel | - | - | - | - | ||
Verbreiterungen | • | • | • | • | ||
Maße |
|
|
| |||
Rohbaumaß | Breite min. - max. | 624 - 1834* | keine Vorgaben | 1500 - 3270* | unbegrenzt | |
Höhe min. - max. | 1750 - 3135* | keine Vorgaben | 1755 - 3135* | max. 5015 ¹)²) | ||
Rahmenaußenmaß | Breite min. - max. | 604 - 1804* | 621 - 1821* | 1470 - 3240* | unbegrenzt | |
Höhe min. - max. | 1740 - 3120* | 1749 - 3129* | 1740 - 3120* | max. 5000 ¹)²) | ||
Scheibengröße | Breite min. - max. | 454 - 1414 | 454 - 1414 | 1320 - 2850 | – | |
Höhe min. - max. | 1665 - 2925 | 1665 - 2925 | 1665 - 2925 | – | ||
Türblatt |
|
|
| |||
Bautiefe | 74 | 74 | 74 | 74 | ||
Ansicht | 150 | 159 | 150 | 75 | ||
Sockelhöhe | 98 - 238 | 98 - 238 | 98 - 238 | 75 - 225 | ||
Kämpferprofil | 98 | 98 | 98 | 98 | ||
Klebesprosse | 20 - 140 | 20 - 140 | 20 - 140 | 20 - 140 | ||
Wände | ||||||
Mauerwerk | ≥ 115 | ≥ 115 | ≥ 115 | ≥ 115 | ||
Beton | ≥ 100 | ≥ 100 | ≥ 100 | ≥ 100 | ||
Porenbetonblock oder Plansteine | ≥ 175 | ≥ 175 | ≥ 175 | ≥ 175 | ||
Porenbetonplatten | ≥ 150 | ≥ 150 | ≥ 150 | ≥ 150 | ||
Ständerwände Riegel und Ständer aus Stahl | ≥ 95 | ≥ 95 | ≥ 95 | ≥ 95 | ||
Ständerwände Riegel und Ständer aus Holz |
|
|
|
| ||
bekleidetes und unbekleidet Stahl-Bauteil | • | • | • | • | ||
bekleidetes Holz-Bauteil | • | • | • | • | ||
Kombination Tür/ Verglasung | • | • | • | • | ||
Z-Zarge | - | - | - | - | ||
Füllungen | ||||||
Verglasungsdicke | 1302 x 2782 | 1302 x 2782 | 1302 x 2782 | • | ||
Paneel | • | • | • | • | ||
Glas / Paneel | • | • | • | • | ||
Glaseinsatz | Nassverglasung | • | • | • | • | |
Trockenverglasung | • | • | • | • | ||
Ausführungsvarianten | ||||||
mit Oberlicht und Seitenteil | • | • | • | • | ||
mit Oberlicht | • | • | • | • | ||
mit Seitenteil | • | • | • | • | ||
Rauchschutztür nach DIN 18095 und DIN EN 1634 - Teil 3 | • | • | • | • | ||
Schalldämmausführung maximal Rw,P (Rw,R) | 42 (37) | - | 42 (37) | - | ||
Einbruchhemmung ³) | - | - | - | - | ||
Wärmedurchgang Uf | - | - | - | - | ||
Prüfzeugnis-/ Zulassungsnummern | P-120003623-10 | P-120003623-10 | P-120003623-10 | P-120003623-10 | ||
Geprüft nach | DIN 4102 und DIN EN 1634 | |||||
• möglich – nicht möglich * inkl. Rahmenverbreiterung der Tür links, rechts und in der Höhe von 120 mm ¹) nach statischer Anforderung ²) Einbau der RS-1-Tür bzw. RS-2-Tür in die Festverglasung: Wir empfehlen ein Aussteifungsrohr links und rechts am Rahmenprofil der Festverglasung. H < 3500 ohne Aussteifungsrohr, H < 4000 mit Alu.-Rohr 80 x 50 x 4, H < 4500 mit Alu.-Rohr 100 x 50 x 4, H < 5000 mit Alu.-Rohr 120 x 50 x 4 ³) Anlehnung an dem System „System NovoFire® T30” möglich | ||||||
Alle Maße in mm, RAM = Rahmenaußenmaß |
Technische Daten Brandschutz-Rohrrahmentüren T30 (EI 30)
Technische Daten Brandschutz-Rohrrahmentüren T30 (EI 30)
Widerstandsklasse | T30 (EI2 30) / F30 | |||||
Typenbezeichnung | NovoFire® Alu | NovoFire® | NovoFire® | NovoFire® F30 mit T30 | ||
Elementaufteilung | ||||||
Schrägen | - | - | - | • | ||
Rundbögen | - | - | - | - | ||
Aussparungen | - | - | - | - | ||
Winkel | - | - | - | - | ||
Verbreiterungen | • | • | • | • | ||
Maße |
|
|
| |||
Rohbaumaß | Breite min. - max. | 634 - 1834* | 811 - 3312* | 1500 - 3270* | unbegrenzt | |
Höhe min. - max. | 1750 - 3135* | 1915 - 3820* | 1755 - 3135* | max. 5015 ¹)²) | ||
Rahmenaußenmaß | Breite min. - max. | 604 - 1804* | 781 - 3282* | 1470 - 3240* | unbegrenzt | |
Höhe min. - max. | 1740 - 3120* | 1900 - 3805* | 1740 - 3120* | max. 5000 ¹)²) | ||
Lichter Durchgang bei 180° Öffnung | Breite min. - max. | 454 - 1414 | 454 - 1414 | 1320 - 2850 | – | |
Höhe min. - max. | 1665 - 2925 | 1665 - 2616 | 1665 - 2925 | – | ||
Türblatt |
|
|
| |||
Bautiefe | 74 | 74 | 74 | 74 | ||
Ansicht | 150 | 159 | 150 | 75 | ||
Sockelhöhe | 98 - 238 | 98 - 238 | 98 - 238 | 75 - 225 | ||
Kämpferprofil | 98 | 98 | 98 | 98 | ||
Klebesprosse | 20 - 140 | 20 - 140 | 20 - 140 | 20 - 140 | ||
Wände | ||||||
Mauerwerk | ≥ 115 | ≥ 115 | ≥ 115 | ≥ 115 | ||
Beton | ≥ 100 | ≥ 100 | ≥ 100 | ≥ 100 | ||
Porenbetonblock oder Plansteine | ≥ 175 | ≥ 175 | ≥ 175 | ≥ 175 | ||
Porenbetonplatten | ≥ 150 | ≥ 150 | ≥ 150 | ≥ 150 | ||
Ständerwände Riegel und Ständer aus Stahl | ≥ 95 | ≥ 95 | ≥ 95 | ≥ 95 | ||
Ständerwände Riegel und Ständer aus Holz |
|
|
|
| ||
bekleidetes und unbekleidet Stahl-Bauteil | • | • | • | • | ||
bekleidetes Holz-Bauteil | • | • | • | • | ||
Kombination Tür/ Verglasung | • | • | • | • | ||
Z-Zarge | - | - | - | - | ||
Füllungen | ||||||
Contrafl am 30 - 1 / Contrafl am 30 - V6 (Contrafl am 30 - V22) / Contrafl am 30 - V24 (Contrafl am 30 - V26) / Contrafl am 30 IGU max. Breite x Höhe | 1302 x 2782 | 2200 x 1400 | ||||
Pyrostop Typ 30 - 1 / Pyrostop Typ 30 - 10 / Pyrostop Typ 30 - 2 / Pyrostop Typ 30 - 20 / +P2A, P4A, P6B / Pyrostop 30 - 1.Iso / Pyrostop 30 - 2.Iso max. Breite x Höhe | 1400 x 2577 | 2929 x 924 | ||||
Promaglas 30, Typ 1 / Promaglas 30, Typ 2 / Promaglas 30, Typ 20 | 1302 x 2782 | 1302 x 2782 | ||||
Paneel | • | • | • | • | ||
Glas / Paneel | • | • | • | • | ||
Glaseinsatz | Nassverglasung | • | • | • | • | |
Trockenverglasung | • | • | • | • | ||
Ausführungsvarianten | ||||||
mit Oberlicht und Seitenteil | • | • | • | • | ||
mit Oberlicht | • | • | • | • | ||
mit Seitenteil | • | • | • | • | ||
Rauchschutztür nach DIN 18095 und DIN EN 1634 - Teil 3 (in Kombination mit DIN 4102) | • | • | • | • | ||
Schalldämmausführung maximal Rw,P (Rw,R) | 40 (35) | - | 40 (35) | - | ||
Einbruchhemmung ³) | WK 1-3 | WK 1-3 | - | - | ||
Wärmedurchgang Uf | - | - | - | - | ||
Prüfzeugnis-/ Zulassungsnummern | Z-6.20-1845 | Z-6.20-1845 | Z-6.20-1845 | Z-19.14-1769 | ||
Geprüft nach | DIN 4102 und DIN EN 1634 | |||||
• möglich – nicht möglich * inkl. Rahmenverbreiterung der Tür links, rechts und in der Höhe von 120 mm ¹) nach statischer Anforderung ²) Einbau der RS-1-Tür bzw. RS-2-Tür in die Festverglasung: Wir empfehlen ein Aussteifungsrohr links und rechts am Rahmenprofil der Festverglasung. H ≤ 3500 ohne Aussteifungsrohr, H ≤ 4000 mit Alu.-Rohr 80 x 50 x 4, H ≤ 4500 mit Alu.-Rohr 100 x 50 x 4, H ≤ 5000 mit Alu.-Rohr 120 x 50 x 4 ³) Anlehnung an dem System „System NovoFire® T30” möglich | ||||||
Alle Maße in mm, RAM = Rahmenaußenmaß |
Technische Daten Brandschutz-Rohrrahmentüren T90 (EI 90)
Technische Daten Brandschutz-Rohrrahmentüren T90 (EI 90)
Widerstandsklasse | T90 (EI2 90) / F90 | ||||||
Typenbezeichnung | NovoFire® Alu | NovoFire® | NovoFire® F90 mit T90 | ||||
Elementaufteilung | |||||||
Schrägen | - | - | • | ||||
Rundbögen | - | - | - | ||||
Aussparungen | - | - | - | ||||
Winkel | - | - | - | ||||
Verbreiterungen | • | • | • | ||||
Maße |
|
|
| ||||
Rohbaumaß | Breite min. - max. | 634 - 1834* | 1500 - 2730* | unbegrenzt | |||
Höhe min. - max. | 1750 - 3135* | 1750 - 2610* | max. 4015 ¹)²) | ||||
Rahmenaußenmaß | Breite min. - max. | 604 - 1710* | 1470 - 2700* | unbegrenzt | |||
Höhe min. - max. | 1740 - 2600* | 1740 - 2600* | max. 4000 ¹)²) | ||||
Lichter Durchgang bei 180° Öffnung | Breite min. - max. | 454 - 1320 | 1320 - 2310 | – | |||
Höhe min. - max. | 1665 - 2405 | 1665 - 2405 | – | ||||
Türblatt |
|
|
| ||||
Bautiefe | 90 | 90 | 90 | ||||
Ansicht | 150 | 150 | 75 | ||||
Sockelhöhe | 98 - 238 | 98 - 238 | 98 - 238 | ||||
Kämpferprofil | 98 | 98 | 98 | ||||
Klebesprosse | 20 - 140 | 20 - 140 | 20 - 140 | ||||
Wände | |||||||
Mauerwerk | ≥ 175 | ≥ 175 | ≥ 175 | ||||
Beton | ≥ 140 | ≥ 140 | ≥ 140 | ||||
Porenbetonblock oder Plansteine | ≥ 200 | ≥ 200 | ≥ 200 | ||||
Porenbetonplatten | ≥ 175 | ≥ 175 | ≥ 175 | ||||
Ständerwände Riegel und Ständer aus Stahl | ≥ 100 | ≥ 100 | ≥ 100 | ||||
Ständerwände Riegel und Ständer aus Holz | - | - | - | ||||
bekleidetes und unbekleidet Stahl-Bauteil | • | • | • | ||||
bekleidetes Holz-Bauteil | - | - | - | ||||
Kombination Tür/ Verglasung | • | • | • | ||||
Z-Zarge | - | - | - | ||||
Füllungen | |||||||
Contraflam 90 | Breite x Höhe max. | 1208 x 2261 | 1208 x 2261 | ||||
Oberlicht | 2347 x 939 |
1400 x 2400
1400 x 2400
1400 x 2400 | |||||
Seitenteil | 939 x 2413 | ||||||
Pyrostop Typ 90-1 | Breite x Höhe | 1208 x ≤ 2261 | 1208 x 2261 | ||||
Gesamtfläche | ≤ 2,44 m² | ≤ 2,44 m² | |||||
Oberlicht | 2347 x 939 |
| |||||
Seitenteil | 939 x 2413 |
| |||||
Pyrostop Typ 90-2 | Breite x Höhe | 1208 x ≤ 2261 | 1208 x 2261 | ||||
Gesamtfläche | ≤ 2,44 m² | ≤ 2,44 m² | |||||
Oberlicht | 2347 x 939 | ||||||
Seitenteil | 939 x 2413 | ||||||
Paneel | • | • | • | ||||
Glas / Paneel | • | • | • | ||||
Glaseinsatz | Nassverglasung | • | • | • | |||
Trockenverglasung | • | • | • | ||||
Ausführungsvarianten | |||||||
mit Oberlicht und Seitenteil | • | • | • | ||||
mit Oberlicht | • | • | • | ||||
mit Seitenteil | • | • | • | ||||
Rauchschutztür nach DIN 18095 und DIN EN 1634 - Teil 3 (in Kombination mit DIN 4102) | • | • | • | ||||
Schalldämmausführung maximal Rw,P (Rw,R) | 42 (37) | 42 (37) | - | ||||
Einbruchhemmung ³) | WK 1-3 | WK 1-3 | - | ||||
Wärmedurchgang Uf | - | - | - | ||||
Prüfzeugnis-/ Zulassungsnummern | Z-6.20-1845 | Z-6.20-1836 | Z-19.14-1771 | ||||
Geprüft nach | DIN 4102 und DIN EN 1634 | ||||||
• möglich – nicht möglich * inkl. Rahmenverbreiterung der Tür links, rechts und in der Höhe von 120 mm ¹) nach statischer Anforderung ²) Einbau der RS-1-Tür bzw. RS-2-Tür in die Festverglasung: Wir empfehlen ein Aussteifungsrohr links und rechts am Rahmenprofil der Festverglasung. H ≤ 3500 ohne Aussteifungsrohr, H ≤ 4000 mit Alu.-Rohr 80 x 50 x 4, H ≤ 4500 mit Alu.-Rohr 100 x 50 x 4, H ≤ 5000 mit Alu.-Rohr 120 x 50 x 4 | |||||||
Alle Maße in mm, RAM = Rahmenaußenmaß |
Technische Daten Sicherheits-Rohrrahmentüren RC 2 / RC 3
Technische Daten Sicherheits-Rohrrahmentüren RC 2 / RC 3
Widerstandsklasse | RC 2 | RC 3 | ||||
Typenbezeichnung | NovoFire® T30 | NovoFire® T30 | NovoFire® T30 | |||
Maße | Rohbaumaß | Breite min. - max. | 1080 – 1485 | 1080 – 1485 | 1840 – 2530 | |
Höhe min. - max. | 1840 – 2530 | 1840 – 2530 | 1840 – 2530 | |||
Rahmen | Bautiefe | 74 | 74 | 74 | ||
Ansichtsbreite Rahmenprofil | 75 | 75 | 75 | |||
Wände (Dicke ohne Putz) | Mauerwerk/ Sichtmauerwerk (Steinfestigkeit 12/ Mörtelgruppe II) | ≥ 115 | ≥ 115 | ≥ 115 | ||
Beton (B15) | ≥ 100 | ≥ 120 | ≥ 120 | |||
Porenbeton (Druckfestigkeit ≥ 4/ verklebt) | ≥ 170 | ≥ 240 | ≥ 240 | |||
Bekleidetes Stahlbauteil min. F60-A | • | • | • | |||
Füllungen | Glas mit Sicherheitseigenschaften F30 | P4A Dicke ≥ 21 | P5A Dicke ≥ 21 | P5A Dicke ≥ 21 | ||
- | P6B Dicke ≥ 21 | P6B Dicke ≥ 21 | ||||
Paneel mit Sicherheitseigenschaften F30 | 2x Stahlblech, Brandschutzkern | 2x Stahlblech, Brandschutzkern | 2x Stahlblech, Brandschutzkern | |||
Sicherheits-ausstattungen | Anzahl der Sicherungszapfen | 3 | 3 | 3 | ||
Einfallriegelschloss mit Schlossaufsatz gefedert mit Obenverriegelung | - | - | - | |||
Einfallriegelschloss mit Obenverriegelung | • | - | - | |||
Mehrfachverriegelung | - | • | • | |||
Mehrfachverriegelung mit A-Öffner | - | • | • | |||
E-Öffner 1) | - | - | - | |||
Sicherheit Schließzylinder nach EN 1303 Klasse 4 oder DIN 18252 Klasse 21, 31, 71 BZ | Die Länge des Schließzylinders beträgt: Türblattdicke 74 mm + die Dicke des Schutzbeschlags, der Schließzylinder darf max. 3 mm Überstand über das Türschild haben | |||||
Wechselgarnitur, DIN 18257/ ES 1 Langschild | • | - | - | |||
Drückergarnitur, DIN 18257/ ES 1 Langschild | • | - | - | |||
Wechselgarnitur, DIN 18257/ ES 3 Langschild | • | • | • | |||
Drückergarnitur, DIN 18257/ ES 3 Langschild | • | • | • | |||
Panikfunktion nach EN 179 | • | - | - | |||
Panikfunktion nach EN 1125 mit Druckstange (Touchbar) | • | - | - | |||
Panikfunktion nach EN 1125 mit Stangengriff (Pushbar) | - | - | - | |||
Panikfunktion B (Umschaltfunktion für Drückergarnitur) | • | - | - | |||
Panikfunktion D (Durchgangsfunktion für Drückergarnitur) | • | - | - | |||
Panikfunktion E (Wechselfunktion für Wechselgarnitur) | • | - | - | |||
Rollenband | - | - | - | |||
Anschraubband 2-teilig 3D mit Bandsicherung | • | • | • | |||
Verdecktliegende Bänder | - | - | - | |||
Magnetkontakte | • | • | • | |||
Riegelkontakte | • | • | • | |||
Obentürschließer | • | • | • | |||
Türschließer verdeckt liegend | - | - | - | |||
Bodenschwelle bei Tür mit Fluchtfunktion | Nein 2) | Nein 2) | Nein 2) | |||
Verglasungen | Trockenverglast | • | • | • | ||
Nassverglast | - | - | - | |||
Glasleiste geklemmt oder eingeclipst | • | • | • | |||
Glasleiste geschraubt | - | - | - | |||
Zusatzfunktionen | Feuerschutz | T30-1 | T30-1 | T30-2 | ||
Rauchschutz | • | • | • | |||
Schallschutz je nach Ausstattung bis (Rw) | Bis 40 dB | Bis 40 dB | Bis 40 dB | |||
Geprüft nach | DIN EN 1627 | |||||
• möglich – nicht möglich 1) E-Öffner in Verbindung mit dem Hauptschloss ist nicht zulässig. 2) Bei der Kombination mit einer Panikdruckstange (Touchbar) ist eine Bodenschwelle nicht erforderlich. |
Technische Daten Aluminium-Außenabschlüsse
Widerstandsklasse | Wärmegedämmte Außenabschlüsse | ||||
Typenbezeichnung | 1flg. Tür | 2flg. Tür | Verglasung | ||
Elementaufteilung | |||||
Schrägen | - | - | • | ||
Rundbögen | - | - | • | ||
Aussparungen | - | - | - | ||
Winkel | - | - | • | ||
Verbreiterungen | • | • | • | ||
Maße |
|
|
| ||
Rohbaumaß | Breite min. – max. | 625 - 1450 | 1500 - 2400 | unbegrenzt | |
Höhe min. - max. |
| 1750 - 2505 | 1750 - 2400 | 5000 ¹) | |
Rahmenaußenmaß | Breite min. - max. |
| 605 - 1425 | 1470 - 2395 | unbegrenzt |
Höhe min. - max. |
| 1740 - 2495 | 1740 - 2385 | 5000 ¹) | |
Lichter Durchgang bei 180° Öffnung | Breite min. - max. |
| 461 - 1281 | 1322 - 2247 | – |
Höhe min. - max. |
| 166 - 2417 | 1668 - 2313 | – | |
Türblatt |
|
|
| ||
Bautiefe | 75 | 75 | 75 | ||
Ansicht | 149 | 149 | 74 | ||
Sockelhöhe | 152 | 152 | 176 | ||
Kämpferprofil | 76 - 96 | 76 - 96 | 76 - 96 | ||
Klebesprosse | 20 - 140 | 20 - 140 | 20 - 140 | ||
Wände | |||||
Mauerwerk | • | • | • | ||
Beton | • | • | • | ||
Porenbetonblock oder Plansteine | • | • | • | ||
Porenbetonplatten | • | • | • | ||
Ständerwände | • | • | • | ||
bekleidetes Stahl-Bauteil | • | • | • | ||
bekleidetes Holz-Bauteil | • | • | • | ||
Kombination Tür/ Verglasung | • | • | • | ||
Z-Zarge | - | - | - | ||
Füllungen | |||||
Verglasungsdicke 4) | 24-52 mm | ||||
Paneel | • | • | • | ||
Glas / Paneel | • | • | • | ||
Glaseinsatz | Nassverglasung | • | • | • | |
Trockenverglasung | • | • | • | ||
Ausführungsvarianten | |||||
mit Oberlicht und Seitenteil | • | • | • | ||
mit Oberlicht | • | • | • | ||
mit Seitenteil | • | • | • | ||
Fugendurchlässigkeit Klasse | 4 | 4 | 4 | ||
Schlagregendichtigkeit Klasse | bis 6 A | bis 6 A | - | ||
Schallschutz |
| 40 dB | 40 dB | 40 dB | |
Einbruchhemmung | WK 2 | WK 2 | - | ||
Wärmedurchgang Uf | 1,3 - 1,9 W/m²K | 1,3 - 1,9 W/m²K | 1,3 - 1,9 W/m²K | ||
CE Kennzeichnung nach EN 14351-1 | • | • | • | ||
Geprüft nach | DIN 4102 und DIN EN 1634 | ||||
• möglich - nicht möglich ¹) nach statischer Anforderungen ²) keine Fassade, keine Dreh-/Kipp-Fenster ³) Weitere Größen möglich 4) Alle marktüblichen Gläser sind lieferbar | |||||
Alle Maße in mm, RAM = Rahmenaußenmaß |
Montage
EINFACHE MONTAGE UND SCHNELLE ZARGENHINTERFÜLLUNG
Im Folgenden wird Ihnen die Montage einer Novoferm Rohrrahmentür schrittweise im Video sowie Möglickeiten der Zargenhinterfüllung mit Novoferm Brandschutzschaum aufgezeigt. Die Videos und Informationen dienen lediglich als Ergänzung zur Montage-, Bedienung- und Wartungsanleitung. Sie ersetzen nicht die fachgerechte Montage durch qualifiziertes und ausgebildetes Fachpersonal.
MONTAGE NOVOFERM ROHRRAHMENTÜR
In diesem Video aus dem Bereich der Türen bzw. Rohrrahmentüren verdeutlicht Novoferm die Montage einer Rohrrahmentür am Beispiel einer NovoFire® Alu T30 mit den einzelnen Montageschritten visuell im Detail.
Weitere Videos finden Sie im Novoferm YouTube-Channel:
https://www.youtube.com/NovofermVideos

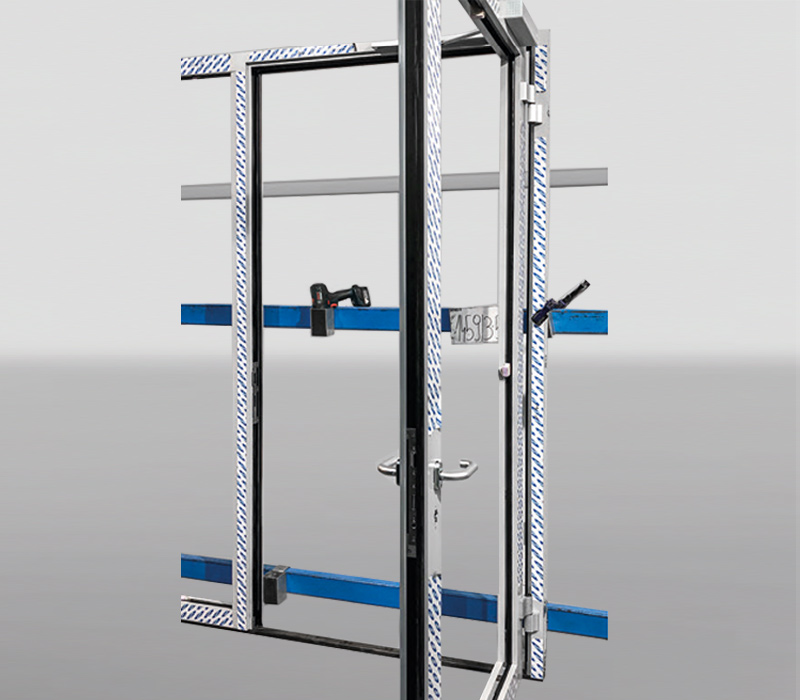

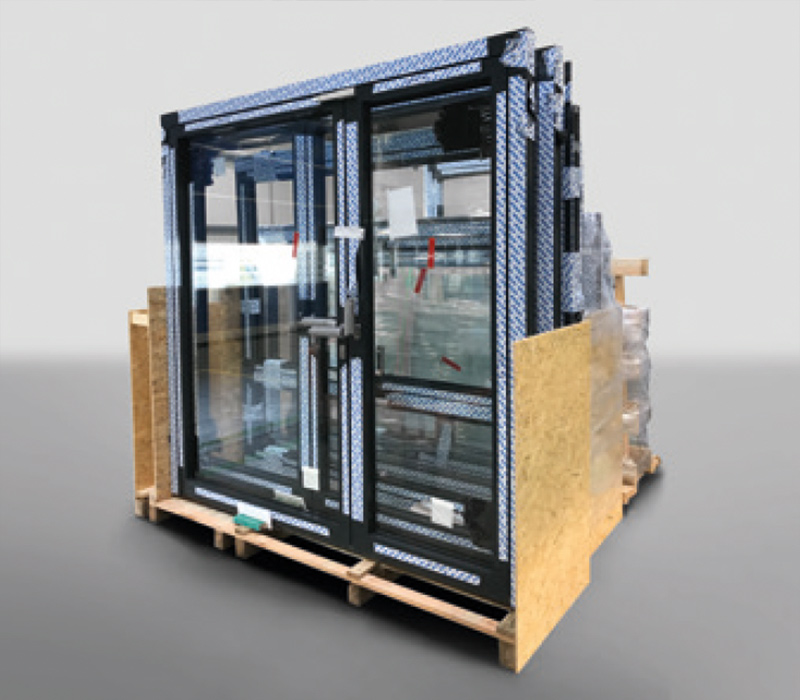

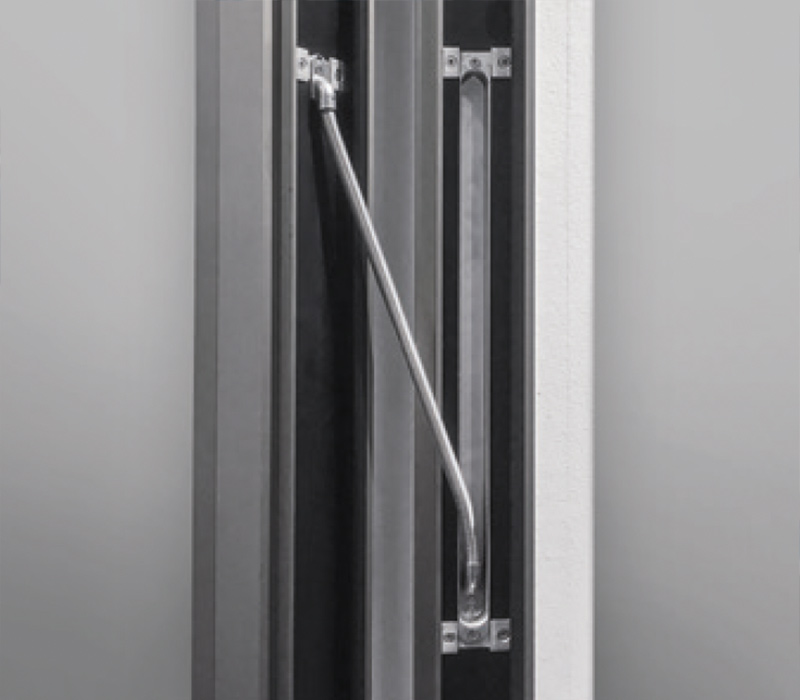

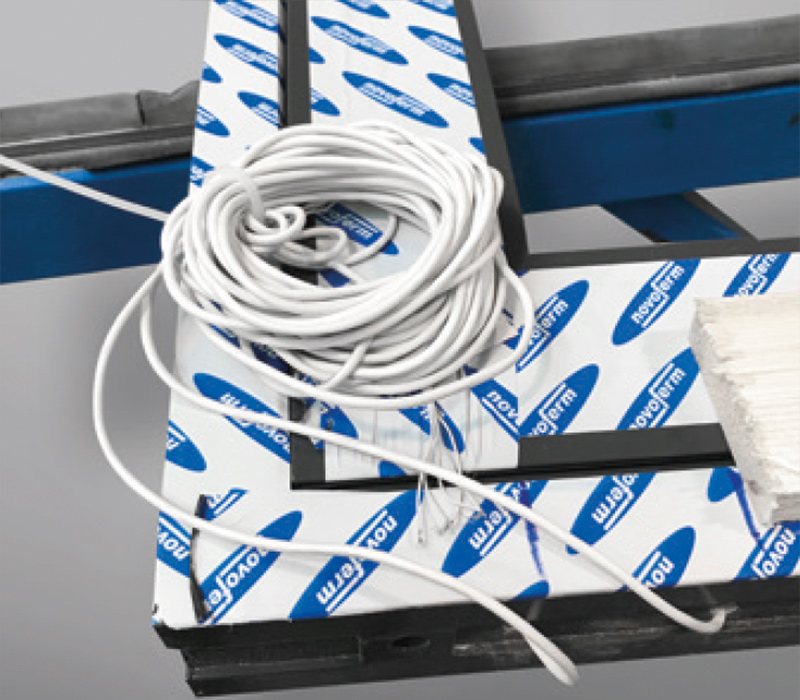

Werksseitige Vormontage und Auslieferung
Werksseitige Vormontage und Auslieferung
Novoferm Brandschutzschaum
Novoferm Brandschutzschaum

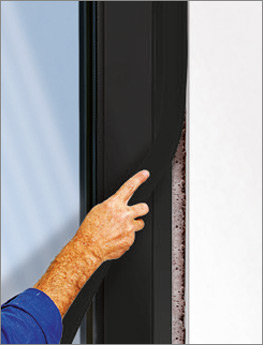

TÜREN SCHNELL MONTIEREN MIT NOVOFERM BRANDSCHUTZSCHAUM

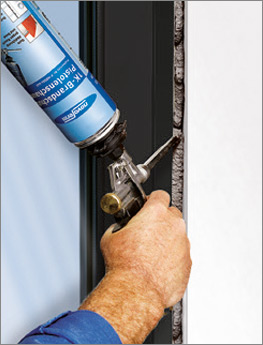

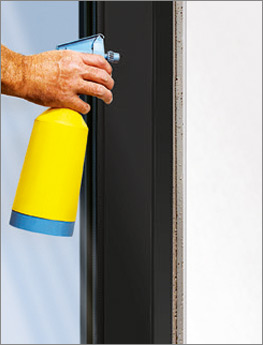

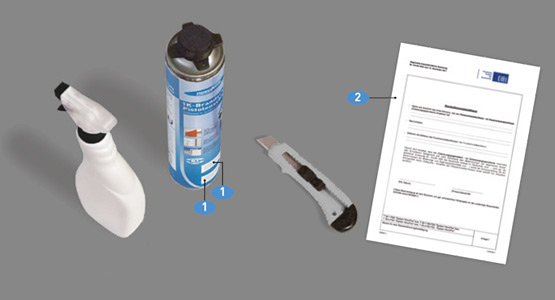

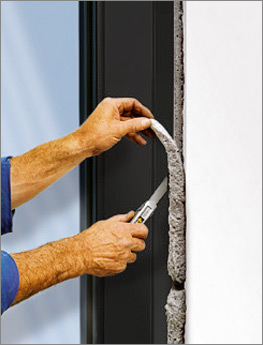

Mit dem Brandschutzschaum von Novoferm lassen sich Profile und Zargen im Metallbau und Trockenbau deutlich schneller und sauberer hinterfüllen. Die üblichen Vorkenntnisse für den Einbau von Feuerschutztüren genügen dafür vollkommen. Die Dokumentation des zulassungskonformen Einbaus ist denkbar einfach. Zu diesem Zweck befinden sich auf der Schaumdose leicht ablösbare Selbstklebe-Etiketten 1 , die einfach auf die Übereinstimmungsbestätigung 2 geklebt werden und alle erforderlichen Angaben enthalten.
Einfacher, sauberer und schneller lassen sich Brandschutztüren heute nicht montieren.

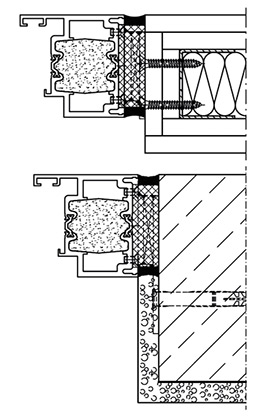

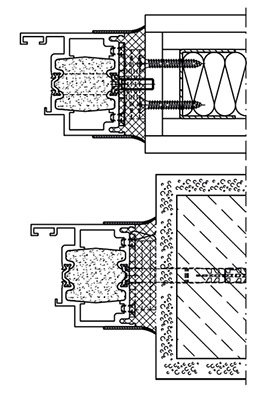

EINBAU IN BETON, MAUERWERK UND MONTAGEWÄNDE
EINBAU AN BEKLEIDETE STAHLSTÜTZEN
Haben wir Ihr Interesse geweckt?
Novoferm arbeitet mit einem breiten Netzwerk an Fachhändlern in Deutschland – in Ihrer Nähe – zusammen. Unsere autorisierten Novoferm Fachhändler stehen für fachgerechte Beratung, Verkauf, Aufmaß, Montage sowie Demontage und umweltgerechte Entsorgung unserer Produkten zu günstigen Komplettpreisen.
Wir helfen Ihnen gerne weiter.
